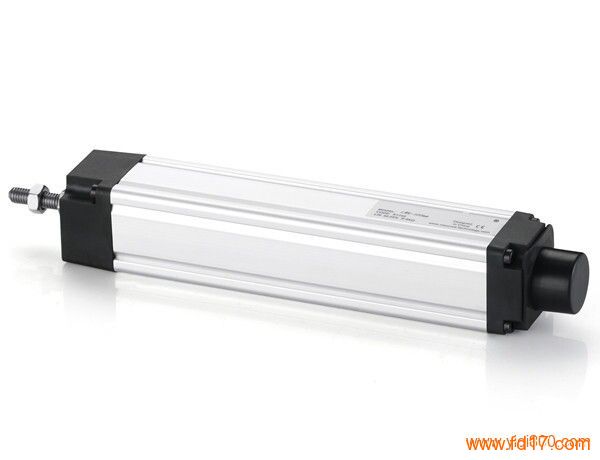

LWH直线位移传感器优势：1.防护等级高，适应现场的恶劣环境，延长使用寿命。2.抗振性好，对设备的振动具有吸收，保持输出稳定。3.耐高温性能好，耐油抗老化，结构强度好。4.具有限流保护功能， 能对因接触电阻引起的杂波起到抑制作用。5.输入、输出接线多重固定，避免因振动、老化、 腐蚀导致的接点脱落而失效。6.全方位服务好，可以现场解决客户使用过程中遇到的问题，进而不断改善，提高用户产品的整体水平。7.质量的各种保证措施：结构设计的保证、工艺设计的保证、参数设计的保证、原材料的保证、过程检测的保证、先进设备的保证、管理体系的保证。
在工业生产中有大量锻压等直线运动的操作需要机械行程反馈，普通伺服单元无法适用于这些项目，因此往往在液压设备上安装直线位移传感对生产进行监控，一般的直线位移传感器结构较为复杂,成本较高,寿命较短。 我公司的直线位移传感器通过电阻变化实现位移的测量，电压信号的变化实现传感器的输出，具有可靠性高、定位精确、结构紧凑、使用寿命长，价格低廉等优点。该直线位移传感器，包括:外壳、连杆、信号线、弹簧和精密滑动电阻，连杆通过外壳，连杆一端同精密电阻滑动抽头相连，弹簧套在连杆上，外壳内设置有线路板，精密滑动电阻设置在线路板上，信号线设置在外壳后部。
Introduction：
KPM通用绞接系列
15mm 15mm 25mm 50mm～75mm 100mm～300mm
量程选择参考：(单位)mm
线性精度(±%FS) ±1.0% ±0.8% ±0.5% ±0.2% ±0.1% 10 15 25 50 75 100 125 150 175 200 225 250 275 300
电阻±10% 1KΩ 5KΩ
有限行程 行程+3mm
解析度/分辨率 Infinite 无断解析
重复性精度 0.01mm
最大工作速度 10m/S
建议使用电流 ≤10mA
使用温度范围 -20℃～+150℃
输同类型 10～100%给定输入工作电压(随位移变化而变化)
灵敏度 1
温漂 无限小
尺寸(总长) 行程+119.5mm
LWH拉杆系列参数表(表一)
型号LWH 75 100 125 150 175 200 225 250 275 300 350 400 450
有效行程
(A.E)mm 75 100 125 150 175 200 225 250 275 300 350 400 450
电气行程mm 76 102 127 152 177 203 228 253 278 304 356 406 457
电阻KΩ±10% 5 5 5
阻值公差±% 20
线性度±% 0.09 0.08 0.08 0.07 0.06 0.06 0.06 0.05 0.05 0.05 0.05 0.05 0.05
重复精度mm 0.013
分辨率 无限分辨率
电刷工作电流 <1μA
故障时电刷最大电流 10μA
最大允许供电电压 42V
电压的有效温度系数比 5(典型值) 10ppm/k
绝缘电阻(500VDC,1bar,2s) >10MΩ
绝缘强度(50Hz,2s,1bar,500VDC) <100μA
机械行程mm
(尺寸M.T) 83 109 134 160 185 210 236 261 286 312 363 414 465
外壳长度mm
(尺寸A) 139 164 190 215 240 266 291 317 342 368 418 469 519
驱动力
水平方向 <10N
垂直方向 <10N
固定螺钉最大允许转矩 240Ncm
其它长度可根据要求定制
环境参数
温度范围 -30℃....+100℃
振动 5.Hz...2000Hz
Amax=0.75mm
Amax=20g
冲击 50g
11ms
使用寿命 >50X106次
工作速度 10m/s max
运行加速度 200(20g)m/s 2max
保护等级 IP54(DIN400 50 / IEC 529)
参数表(表二)
型号LWH 500 550 600 650 700 750 800 850 900 950 1000 1150 1250
有效行程
(A.E)mm 500 550 600 650 700 750 800 850 900 950 1000 1150 1250
电气行程mm 508 559 610 661 712 762 813 863 914 964 1015 1158 1259
电阻KΩ±10% 10 20
阻值公差±% 20
线性度±% 0.05 0.05 0.05 0.05 0.04 0.04 0.04 0.04 0.04 0.04 0.04 0.04 0.04
重复精度mm 0.013
分辨率 无限分辨率
电刷工作电流 <1μA
故障时电刷最大电流 10μA
最大允许供电电压 42V
电压的有效温度系数比 5(典型值) 10ppm/k
绝缘电阻(500VDC,1bar,2s) >10MΩ
绝缘强度(50Hz,2s,1bar,500VDC) <100μA
机械行程mm
(尺寸M.T) 515 566 617 667 718 769 820 871 922 972 1022
外壳长度mm
(尺寸A) 570 621 671 721 772 822 873 923 974 1024 1075
驱动力
水平方向 <10N
垂直方向 <10N
固定螺钉最大允许转矩 240Ncm
其它长度可根据要求定制
环境参数
温度范围 -30℃....+100℃
振动 5.Hz...2000Hz
Amax=0.75mm
Amax=20g
冲击 50g
11ms
使用寿命 >50X106次
工作速度 10m/s max
运行加速度 200(20g)m/s 2max
保护等级 IP67(DIN400 50 / IEC 529)
|
