产品型号： | MTS17 |
| 产品品牌： | BRSEN | |
| 产品价格： | 2000元/套 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2015-11-10 | |
 |
||
详细说明
德国德敏哲Germanjet公司磁致伸缩位移传感器是一种经久耐用的绝对型，非接触式位置测量系统，它以坚固耐用的特点胜任与其他测量方式不能适用的应用场合。磁致伸缩位移传感器拥有各种各样的外形设计：杆形，方形，圆柱形和扁平形的外形设计，使得这个测量系统可适应各种各样的安装条件
17系列油缸磁致伸缩位移传感器与液位磁致伸缩位移传感器系列是可编程和内置诊断功能的传感器系列。适合一般的机械自动化应用，输出模式有：模拟的电压与电流、数字的 Start / Stop。现有的磁致伸缩位移传感器的电路板包括第一层电路板、第二层电路板和第三层 电路板，第一层电路板设置有电源模块、MCU微处理模块(MCU :Micro Control Unit，微控制 单元)、DA模块(将数字信号转换成模拟信号的模块，D即数字信号，A即模拟信号);TDC时间 采集模块(TDC :Time-t〇-Digital Converter,时间数字转换器)，第二层电路板设置有部分 脉冲发生模块;第三层电路板设置有部分脉冲发生模块，检波放大电路。现有的磁致伸缩位 移传感器的脉冲发送模块分布在第二层和第三层电路板上，脉冲电流没有就近传输;且部分脉冲发送模块与检波放大电路模块设置在同一层电路板上，系统工作时，脉冲发送模块 不停地发出高频的脉冲电流，高频的脉冲电流会对周围产生电磁干扰，尤其会对同层电路 板上的检波放大电路模块产生明显的干扰(检波放大电路模块的作用是对微小信号起放大 作用，由于采集的是微小信号，所以对干扰很敏感)，从而影响传感器的测试精度和可靠性。
Introduction：

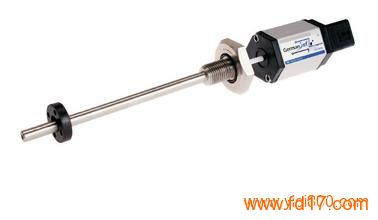

产品名称：1700液压油缸磁致伸缩传感器
线性度 %fs 0.05(满量程)
重复性 %fs 0.005
分辨率 %fs 0.001
迟滞 %fs 0.001
工作电压 VDC +15VDC~24VDC
工作电流 V 电压、数字输出型≤16mA; 电流输出型≤35mA
输出方式 V/mA 0~5V; 0~10V; 4~20mA; RS485二进制数字信号;SSI格雷码信号
产品类型 普通型;防爆型;防腐型
测杆材料 0Cr18Ni9(304)或316L不锈钢(特殊定制)
测杆直径 Ф Ф10mm
电子仓外壳材料 1Cr18Ni9(304)
304外包聚四氟乙烯防腐套管(防腐型，特殊定制)
1Cr18Ni9Ti外罩尼龙保护罩(防腐型，特殊定制)
连接螺纹 M M18×1.5;M20×1.5;3/4-16UNF(英制)
引线方式 PVC屏蔽电缆线;航空插头(不适用于隔爆型产品)
测杆压力 MPa 40MPa ,64MPa(高压型)
温度 ℃ T1:0~+ 70℃ T2:-25~+80℃ T3:-40~+110℃
缓冲区 mm 前端缓冲区50.8mm(电子舱部分),尾端缓冲区63.5mm
震动 Hz 100g，IEC标准68-2-715g/10-2000Hz IEC标准68-2-6
防护等级 IP67
防爆等级 隔爆型：EXdⅡBT5
致伸缩位移传感器之所以得到广泛应用，在于它的很多优点。它具有良好的环境适应性、可靠性和稳定性，同时它还可以测量运动的速度，具有极高的性价比。它的输出信号不需要进行放大处理，就能得到一个绝对数值，所以不存在信号漂移或变值的情况。此外，它还具有高响应、高精度、低迟滞和使用寿命长等诸多优点。
磁致伸缩位移传感器是应用“磁致伸缩”技术研制而成。此项技术由美国公司于1975 年世界首创。现已在国际范围内广泛应用于要求测量精度高和测量可靠的液位、位移测量系统。它具有精度高、分辨率高、重复性好、稳定可靠、非接触式测量、寿命长、安装方便、环境适应性强等特点。它的输出信号是一个真正的绝对位置输出，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，因此不必像其它液位、位移传感器一样需要定期重标和维护;正是因为它的输出信号为绝对数值，所以即使电源中断重接也不会对数据接收构成问题，更无须重新归回零位。它可广泛应用于石油、化工、电力、制药、食品、饮料、工程机械等行业的各种液罐的液位、机械位移的测量和控制。
