产品型号： | MTC1700 |
| 产品品牌： | BRSEN | |
| 产品价格： | 1700元/套 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2015-11-10 | |
 |
||
详细说明
17系列油缸磁致伸缩位移传感器与液位磁致伸缩位移传感器系列是可编程和内置诊断功能的传感器系列。适合一般的机械自动化应用，输出模式有：模拟的电压与电流、数字的 Start / Stop。19系列19 H系列分体式磁致伸缩位移传感器，19P磁致伸缩位移传感器，19H磁致伸缩位移传感器是一个高精度、快速、同步位置控制的智能传感器系列。适合要求高的机械自动化控制应用。输出模式包括：模拟的电压与电流、SSI 同步串行数字、DeviceNet、CANbus、Profibus、Interbus 和 EtherCAT总线。更可提供位置和速度双输出，以及多重位置同步测量。18外置磁致伸缩位移传感器系列，为用户提供了非常实用的绝对值位移反馈信号，性价比极高。标准输出方式有：模拟的电压与电流以及数字的 Start / Stop 脉冲等。18-系列还能提供多元化的安装方式，最适合机床行业使用。
1700磁致伸缩位移传感器适用于高温、高压和强振荡等极其恶劣的工况，其绝对式输出很好地解决了断电归零问题，由于敏感元件都是非接触式、无磨损运行，平均无故障时间长达23年。满足各种需求和预算的解决方案，Germanjet 解决方案和服务体现了最先进的技术和最高的行业水平。无论您的需求是否复杂、是否频繁，Germanjet都会竭诚为您提供高品质的创新型测试服务。随着测试需求的不断增加，Germanjet时刻准备为您提供所需的解决方案和技术支持，帮助您维持较高的工作效率。来自业内专家的创新性建议：由于众多知名专家的加入，Germanjet团队在产品研发领域始终保持领先地位。这些业界精英代表客户从事各种科研和行业活动，从而更深入地了解客户所面临的挑战并能提出相应的创新解决方案。
Introduction：

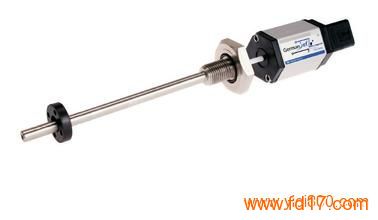

17 series磁致伸缩位移传感器是专为液压缸而设计。耐压外管与六角法兰为100%不锈钢，可以直接安装进液压缸里。电子部分与耐压外管为模块组装设计，即两者可完全分离。在特殊情况下，只需拨出电子部份进行校准，而耐压外管无需与液压缸分离。此设计减少重置液压缸时间，大大提高生产效率。
标准规格
测量数据 直线位移
供应电源 +24Vdc (20.4 - 28.8Vdc)
输入保护 极性保护至-30Vdc, 过压保护至36Vdc
用电量 50-140mA (按量程而定)
绝缘强度 500Vdc (DC地端对机器接地端)
输出 0-10Vdc, 10-0Vdc双输出, 最低负载电阻5kΩ
分辨率 无限 (取决於控制器A/D与电源纹波)
重复精度 满量程的 < ±0.005%
非线性度 满量程的 < ±0.01% (最大 ±90μm)
工作温度 -40至85℃
防护级数 IP65(当正确连接上插头时)
振盪指标 10-2000Hz / IEC标準68-2-6
冲击指标 100g (单一冲击) / IEC标準68-2-27 (耐久性)
更新时间 0.5ms 1200mm以内 / 1.0ms2400mm以内/ 2.0ms 4800mm以内
抗压强度 安装在液汽缸内时为600bar
固定方式 螺纹 M20 X 2.0
外壳材料 铝，经阳极化处理/外保护管为, 法兰盘为304不锈钢精密铸造
1700订购指引
MTC-XXXXmm-Y
说明MTC代表是油缸内置系列磁致伸缩位移传感器
XXXX代表有效行程:0075mm代表75mm;0250mm代表250mm;1250mm代表1250mm。
Y代表输出信号：V代表输出0～10Vdc和10～0Vdc两种输出;
A代表输出4～20mA和20～4mA两种输出。
产品构成及装箱单
V型输出产品：V型输出传感器本体、磁环(或磁环戒指)、V型插头、产品介绍及说明;
A型输出产品：V型输出传感器本体、磁环(或磁环戒指)、V/A型插头、产品介绍及说明;
电子仓更换指引
电子仓与法兰为分体式，当需要快速更换传感器时，电子仓可以非常容易地从法兰中取出并更换。可以实现现场的快速维修，避免液压系统的泄压和泄漏导致环境污染。
测量行程：100mm-4000mm可以选择，行程不同，价格不一样，详情可咨询在线客服!
输出信号默认为：电压0-10V输出，需要4-20MA电流输出需要配置A/V转换模块!
可完美替换美国Mts、德国Balluff巴鲁夫、意大利Gefran杰佛伦等国内外品牌同类产品!
位移传感器的优点在于：(1)高速计时电路采用了高精度的差动检测方式，大大提高共模抑制比，提高了测量精度，并增强了抗干扰能力。(2)信号处理电路采用了滑动平均与防脉冲干扰的数字处理技术，提高了位移传感器系统的抗干扰性和稳定性。(3)位移传感器的测量精度高，分辨率优于0.01%FS，实现了高精度的位置定位于监测，满足了工业场合，对高精度位移测量的要求。(4)采用通用、低功耗的单片机芯片来进行设计，大大减小了位移传感器的功耗和成本，提高了性价比。(5)数字量输出，满足数字化的要求。并带有CANbus、Profibus总线，方便传输与控制。
