产品型号： | 导电塑胶KTF |
| 产品品牌： | BRSEN | |
| 产品价格： | 350元/套 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2015-11-10 | |
 |
||
详细说明
新款直线位移传感器系公司结合十几年的生产制造经验和客户使用反馈意见，经工程部和研发部共同优化升级改良而成，产品外观、内部结构、材质、生产工艺、技术参数以及蜜蜂等级都进行了大幅度升级，原材料均采用原装进口，生产制造完全采用目前国际同行业最先进技术及工艺，产品经过五千万次的往复寿命实验后，各项性能指标和技术参数仍然符合行业最高标准。其信号输出端与线板连接装置获国家实用新型专利，产品外观获得国家外观专利设计。新款直线位移传感器全新设计理念，内置高精度修刻碳膜线板，运行无噪音输出，外置导污槽，能有效的防止油污粉尘等在传感器内积压。
KTF直线位移传感器的输出类型：直线位移传感器的输出大致分为这几种：摸拟量输出型(电压输出型，电流输出型，电阻输出型，脉冲输出型、数字输出型等输出类型。直线位移传感器的优点：可以用于精确测量和定位控制，配合显示仪表，也可以做为测量仪器进行人工测量。该系列产品具有很大的选择空间。
Introduction：

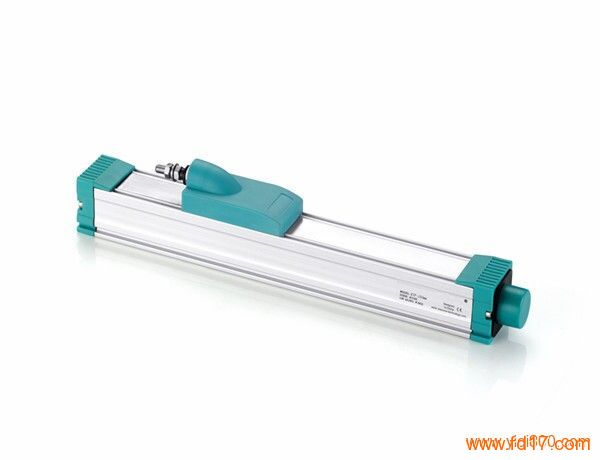

通用KTF滑块导电塑胶膜系列
用于对位移或者长度进行精确测量，产品主要用于注塑机、压铸机、电动执行机构、印刷机、木工机械、起重机、医疗器械、汽车领域等自动化控制机械设备
有效行程75mm～2500mm可选，两端均有4mm缓冲行程，精度0.15%～0.04%FS
注：默认为电阻信号输出，需要电流/电压输出，需要加A/V转换模块!
外壳表面阳极处理，防腐蚀;
内置导电塑料测量单元，无温漂;
使用寿命长：运行次数高达50x10*6次(5千万次)
具有自动电气接地功能。
密封等级为IP54(向下安装时为IP57)品质绝对可与进口型号媲美
DIN430650标准插头插座，可以适用在大多数通用场合，特别是长度方向受到限制，对中较困难的场合;
拉杆配合球头具有10mm自动校正功能，允许极限运动速度为10m/s。
KTF滑块直线位移传感器的工作原理：将经过精心修刻好的碳膜PCB板固定在一个金属支架上，将提前设计好大小的电刷固定在高强度的塑胶工件上，让电刷和碳膜PCB板充分接触且电刷能沿着提前设计好的滑动槽平稳滑动，这样就会有连续的成比例的电阻数输出。当然这个比例越接近一个恒定的数，则在输出图像上越呈现出平滑直线。
一、不锈钢尘封盖：采用强磁型，橡胶磁条材料采用加宽型，且对不锈钢尘封条采用弹性张力系统，保证使用中的密封防护等级。
二、滑盖自带万向头：内部采用张力结构，滑盖能承受侧向牵引力10kg，而且，为避免因对中使滑盖被拉脱，另配备加长杆补偿。
三、铝管：a表面经电泳涂漆着色，不会因时间长久而氧化，内部滑轨采用圆柱式大面积接触型，且整个内接触面全部经过电泳处理，表面坚固光滑，保证电刷支架在铝管内部能够平稳、高速往复运动，即使在剧烈的震动下，也不会影响电子尺的精确度。铝管带有屏蔽保护功能。整体产品在10g冲击下能正常工作。
四、线路板：采用进口高品质碳膜树脂浆料热压成型，经烧结，电脑线性修刻后，使其耐磨性、性线精确度符合行业标准。所有接线端子经焊接、铆接及银胶固化，可靠性高。
五、电刷：采用银钯合金材料，由精密五金模具冲压而成。厚度为0.08mm，有效弹性长度为7.80mm，电刷触点高度为1.00mm，单位直线触点面积为0.22mm2。银铜锌合金材料具有高导电性能，弹性好，耐磨性优良，符合电刷性能要求。经加工成型后的电刷再经点焊加工固定定位支架上，保证电刷与线路板之间工作高度(耐磨使用寿命)、重复精度、分辨率符合行业标准。采用单电刷结构可以保证电子尺具有较小的杂波，同时保证电子尺在整个寿命周期内都具有非常高的分辨率。
