产品型号： | MTS1800 |
| 产品品牌： | BRSEN | |
| 产品价格： | 1500元/套 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2015-11-10 | |
 |
||
详细说明
新型18系列磁致伸缩位移传感器的诞生，标志着Germanjet承诺优化液压缸位置检测承诺的兑现。可以通过选用浮漂型定位磁块实现液位检测。依赖于该传感器的高抗震性和抗冲击的特性，这一系列的传感器也可以应用在建筑机械和其他工作环境较为恶劣的现场。
磁致伸缩位移传感器的优势
磁致伸缩位移传感器采用非接触式超声波测量技术。能提供最佳的线性和绝对值的位置测量。
铝成型外壳能配合两种形式的永久磁铁滑块进行非接触式测量。
直接取替电阻式电位器，而无须机械修改。
开放式导轨型外壳设计能减少因安装失误而损坏传感器

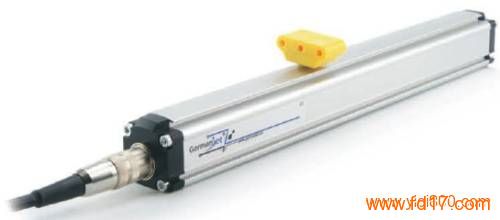

铝合金导轨式磁致伸缩位移传感器，适用于需要外置安装的直线位移测量场合，具有 抗干扰能力强、许用温域宽、非接触式测量永不磨损、高分辨率、高精度、替换方便、在线智能诊断等优点。
注意事项：
传感器的屏蔽电缆必须避开大功率电源，射频信号源和其它 有噪声的传输线竺.
用户在接线前，请检查供电电源是否满足150VDC--24VDC的要求，并且电源的输出功率必须大于产品的总功耗，按每支传感器40mA计算。如果电源不能满足要求，请更换电源以保证传感器能够正常工作。
接线方法：
1.模拟信号输出方式：直线电缆出线接线试，传感器共有五个接点，：正电源(棕)，电源地，信号地(蓝)，信号输出(黑)，壳体地(屏蔽线)，连接线(不使用)
RS485数字输出磁致伸缩位移传感器：直接电缆出线接线方式，传感器共有5个接点，正电源(棕)电源地(蓝)，RS485(黑)，RS485(绿)壳体地(屏蔽线)。
一、主要技术性能指标
量程范围(mm) 80～5000mm
供电电压: +11VDC?+24VDC
输出形式/工作电压
模拟信号：4?20mADC、0?5VDC、0?10VDC(+15VDC?+36VDC)
数字信号：RS485 SSI格雷码输出
负载能力 电压信号输出最大负载2mA
电流信号输出最大负载3KΩ
非线性误差 ±0.05%FS;200mm以下最大误差100 μm
重复性误差 优于0.002%FS
分辨率 优于0.002%FS
迟滞 优于0.002%FS
工作温度 0?+70℃ -15?+60℃ -25?+70℃ -40?+85℃
测杆材料 0Cr18Ni9(304)
304不锈钢(标准) 316不锈钢(特殊定制)
电子仓外壳材料 铸铝(1Cr18Ni9Ti可选)
引线方式 PVC屏蔽电缆线(默认长度：2.8m，也可根据用户要求提供)
航空插头(不适用于隔爆产品)
接线端子
外壳防护等级 IP68
3.2安装方式
3.2.1内置安装方法
将传感器旋入M18×1.5安装孔，注意“O”形圈的密封面按图示加工。
根据磁环的位置，在自制的活塞上钻四个螺纹孔，将磁环用内六角螺钉M4×10固定好。螺钉头部朝向传感器的电子仓侧;磁环应尽量与测杆同心，但磁环偏心对测量精度无影响。如有振动的影响，建议在磁环和活塞之间加四氟乙烯导向套。
如活塞为导磁材料制作，须在磁环和活塞之间加装非导磁垫圈。
3.2.2外置安装方法
对测量范围小于是1000mm的传感器，建议选用FW-1安装附件;大于1000mm的，选用测杆支架安装。
用传感器支架将传感器卡住，并用锁紧螺母将支架固定在传感器的螺纹上。
将磁环用内六角螺钉M3×12固定在磁环支架上，当将磁环装在测杆时，螺钉头部应朝向电子仓侧;磁环应尽量与测杆同心且无接触，但磁环稍有偏心不会影响传感器的性能。
将固定板条紧绕在测杆的最末端，并用两个M3×8螺钉和两个M3螺母固定好。
注意：FW-1安装附件只提供一根固定板条，将其固定在距测杆末端50mm以内;测杆支架安装方式附件有三根固定板条，安装方法为：一根固定在距末端约25mm以内，另外两根均布在测杆上。
最后将整个初装好的传感器根据安装要求用自制螺钉固定好即可
18系列外置磁致伸缩位移传感器提供多种输出模式，包括模拟量的电压和电流，数字量的RS485等。数字量输出信号可以提供一个位磁致伸缩
参数
测量数据： 位置或速度 量程范围： 80～5000 mm(可根据用户要求定制)
非线性误差：0.05%FS;量程300mm以下最大误差0.1mm 重复性误差： ≤0.002%FS
分辨率： ≤0.02mm 迟 滞： ≤0.002%FS
温 漂： ±50ppm/℃ 工作电压： +11VDC～+36VDC
工作电流： ≤20mA(随量程的变化而增减) 工作温度： T1:0～+70℃, T2:-40～+85℃, T3:-50～+125℃
负载特性： 电压输出时最大负载电阻3kΩ 输出形式： 0-5V, 1-5V, 0-10V, 1-10V,4～20mADC, RS485, SSI格雷码
电流输出时最大负载电阻600Ω
工作压力： ≤34MPa(可根据用户要求定制) 电子仓外壳材料：OCr18Ni9(304)
测杆材料： OCr18Ni9(304)，316L不锈钢(特殊定制) 连接形式： M18x1.5，M20x1.5，3/4-16UNF(英制)
引线方式： 1、PVC屏蔽电缆线(标准长度：2.8m， 外壳防护等级： IP65
也可根据用户要求提供) 2、航空插头
(不适用于隔爆系列产品)3、接线端子
