产品型号： | Germanjet15防爆 |
| 产品品牌： | BRSEN | |
| 产品价格： | 1500元/套 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2015-11-10 | |
 |
||
详细说明
德国德敏哲Germanjet公司磁致伸缩位移传感器的技术特点：非接触式测量，油缸内置安装，精度0.01%,最高防护等级IP68，量程范围可达5750MM，经久耐用免维护，支持多种信号输出：0-10V，4-20MA，START/STOP，SSI，PROFIBUS。
德国德敏哲Germanjet公司磁致伸缩位移传感器是一种经久耐用的绝对型，非接触式位置测量系统，它以坚固耐用的特点胜任与其他测量方式不能适用的应用场合。磁致伸缩位移传感器拥有各种各样的外形设计：杆形，方形，圆柱形和扁平形的外形设计，使得这个测量系统可适应各种各样的安装条件
Introduction：
磁致伸缩(Absopos)的运作原理是通过分析两个磁场相互感应的反馈信号而达致。
第一磁场是利用一个永久磁铁在传感器外壳上运行。第二磁场是由脉冲产生器产生。当两个磁场互相感应，一个绝对值的位置信号便会以超声波速度反馈。精密电路系统便会对超声波的波形进行分析，继而输出一个精确和高分辨率的位置信号，让机台可以实时进入生产状态。
磁悬浮传感器的优势
FOR EXTREMELY ACCURATE,LOW-NOISE,AND WEAR-FREE ABSOLUTE POSITION FEEDBACK
l 磁致伸缩位移传感器采用非接触式超声波测量技术。能提供最佳的线性和绝对值的位置测量。
l 不锈钢外壳能配合两种形式的永久磁铁滑块进行非接触式测量。
标准规格
测量数据直线位移
供应电源+24Vdc (20.4 - 28.8Vdc)
输入保护极性保护至-30Vdc, 过压保护至36Vdc
用电量100mA (按量程而定)
绝缘强度500Vdc (DC地端对机器接地端)
输出电压输出(0-10V),电流输出(0-20MA，4-20MA) 最低负载电阻5kΩ
分辨率16位D/A，0.0015%(最小1um)
重复精度满量程的 < ±0.001% (最大 ±2.5μm)
非线性度满量程的 < ±0.01% (最大 ±40μm)
工作温度-40至85℃ ，湿度90%，不能结露
防护级数IP67
振盪指标15g/10-2000Hz / IEC标準68-2-6
冲击指标100g (单一冲击) / IEC标準68-2-27 (耐久性)
更新时间0.5ms 1200mm以内 / 1.0ms2400mm以内/ 2.0ms 4800mm以内
抗压强度安装在缸内时为100bar
固定方式螺纹 M20 X 1.5
EMC测试放射EN61000-6-3,抗干扰EN61000-6-2,EN61000-4-2/3/4/6

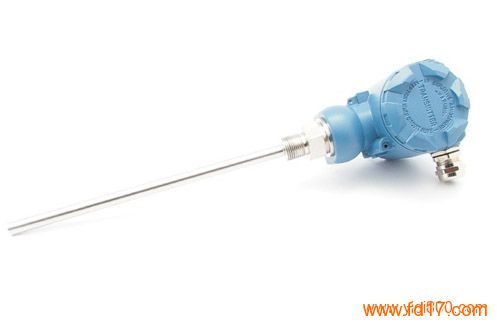

15系列隔爆型磁悬浮位移传感器严格按照GB3836.12000《爆炸性气体环境用电气设备通用要求》、GB3836.2000《爆炸性气体环境用电气设备隔爆型“d” 》的要求研製、设计、製造。在产品的性能上是采用非接触式磁悬浮测量技术。此技术能提供高精準、高可靠性、稳定性高、直接和绝对值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差，无须重新标定，无须定期维护。电子部份为IP65等级,使电子模块受到最佳的抗震,防尘和防潮保护。
15系列磁致伸缩移传感器(液位安装图)
15系列磁致伸缩位移传感器主要由一条铁磁材料的测量感应元件，一般被称为“波导管”，一个套在测杆上(波导管)的非接触的可以移动的磁环(永磁铁)和电子仓组成。测杆内装有磁致伸缩线(波导丝)。工作时，传感器电子仓内的控制模块向磁致伸缩线(波导丝)施加激磁电流脉冲，电流脉冲(即“询问信号”)由传感器送出，在通过波导管时电流脉冲周围产生电磁场，当与套在波导管上的永磁铁的磁场相交的瞬间，波导管产生“磁致伸缩”效应，使波导丝扭转，扭转波以一定的速度向两边传播，向磁致伸缩位移传感器末端传播的应力波被阻尼元件吸收，而向激励端传播的信号被回波信号拾取装置所接收。计量出发射电流脉冲与接收到应力波的时间间隔，即可计算出永磁铁的准确位置，从而达到位移测量的目的。这个过程是连续不断的，所以每当活动的永磁铁被带动时，新的位置很快就会被感测出来。由于输出信号是一个真正的绝对值，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况。
