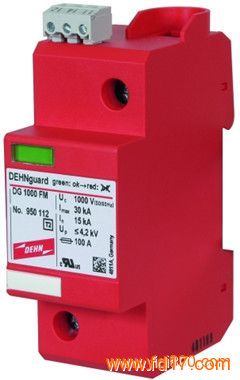

DG 1000 (FM) II级SPD
• 重载型氧化锌压敏电阻，高放电能力
"动态热脱扣"装置，高可靠性
专门设计用于高系统电压
详细描述
• 单极紧凑型电涌保护器，额定电压 。
• 型号 DG 1000 DG 1000 FM
货号 950 102 950 112
SPD 依据 EN 61643-11 2 级 2 级
SPD 依据 IEC 61643-1/-11 II 级 II 级
交流最大持续工作电压 (Uc) 1000 V 1000 V
直流最大持续工作电压 (Uc) 1000 V 1000 V
标称放电电流(8/20 μs) (In) 15 kA 15 kA
最大放电电流(8/20 μs) (Imax) 30 kA 30 kA
电压保护水平 (Up) ≤ 4.2 kV ≤ 4.2 kV
5kA 时，电压保护水平 (UP) ≤ 3.5 kV ≤ 3.5 kV
响应时间 (tA) ≤ 25 ns ≤ 25 ns
最大后备熔丝 100 A aM 100 A aM
U ≤ 690 V ac时，最大后备熔丝 125 A gL/gG 125 A gL/gG
最大后备熔丝时短路耐受能力 25 kArms 25 kArms
工作温度范围 (TU) -40°C...+80°C -40°C...+80°C
工作状态/故障指示 绿 / 红 绿 / 红
最小安装导线截面积 1.5mm2 单股线/软线 1.5mm2 单股线/软线
最大安装导线截面积 35mm2 多股线/25 mm2 软线 35mm2 多股线/25 mm2 软线
安装方式 35 mm DIN轨，依据 EN 60715 35 mm DIN轨，依据 EN 60715
外壳材质 红色热塑性材料，UL 94 V-0 红色热塑性材料，UL 94 V-0
防护等级 IP 20 IP2 0
尺寸 2 modules, DIN 43880 2 modules, DIN 43880
安装地点 室内 室内
认证 UL UL
遥信触点类型 浮动切换触点
交流切换能力 250V/0.5A
直流切换能力 250V/0.1A; 125V/0.2A; 75V/0.5A
遥信终端的横截面积 最大1.5mm2单股线/软线
重量 204g 196g
|
