产品型号： | DG S 275 (FM) |
| 产品品牌： | 德国DEHN | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2020-08-19 | |
 |
||
详细说明
品介绍

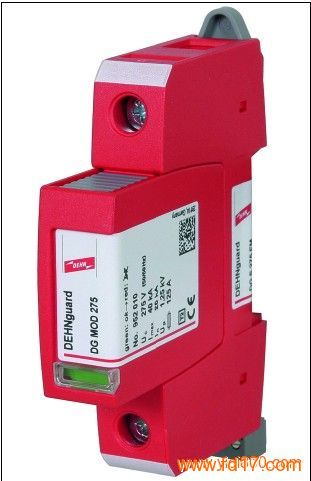

德国DEHNguard S 275（DG S 275），DEHNguard S 275 FM（DG S 275 FM）用于低压电气设备电涌保护，用于防雷分区OB-1及后续分区。替代老型号DEHNguard T 275（900 650）,DEHNguard T 275 FM（900 680）。
Ø 通用电涌保护器，由底座和可插拔模块组成大通流的氧化锌压敏电阻，放电能力高
Ø “动态热脱扣”SPD监测装置，稳定可靠
Ø 与Red/Line产品系列能量协调
Ø 视窗中可显示操作状态及故障指示
Ø 多功能接线端子，连接导线和汇流排
Ø 带有模块锁扣装置，通过模块释放按钮轻松更换保护模块
Ø 通过冲击和振动测试，依据EN 60068-2
技术参数
• 型号 DG S 275 FM
货号 952 090
SPD 依据 EN 61643-11 2 级
SPD 依据 EN 61643-1/-11 II 级
交流最大持续工作电压 Uc 275 V
直流最大持续工作电压 Uc 350 V
标称放电电流(8/20 μs) ln 20 kA
最大放电电流(8/20 μs) lmax 40 kA
电压保护水平 UP ≤ 1.25 kV
5kA时，电压保护水平 UP ≤ 1 kV
响应时间 tA ≤ 25 ns
最大后备熔丝 125 A gL/gG
最大后备熔丝时短路耐受能力 50 kArms
暂态过电压（TOV）UT 335 V / 5 sec.
TOV特性 耐受
工作温度范围TU -40℃…+80℃
工作状态/故障指示 绿 / 红
端口数 1
最小安装导线截面积 1.5 mm2 单股线/软线
最大安装导线截面积 35 mm2 多股线/25 mm2 软线
安装方式 35 mm DIN轨，依据 EN 60715
外壳材质 红色热塑性材料，UL 94 V-0
安装地点 室内
防护等级 IP 20
尺寸 1 mods, DIN 43880
认证 KEMA, VDE, UL, Vds, CSA
遥信触点类型 浮动切换触点
交流切换能力 250 V/0.5 A
直流切换能力 250 V/0.1 A; 125 V /0.2 A; 75V/0.5 A
遥信终端的横截面积 最大 1.5 mm² 单股线/软线
重量 137 g
