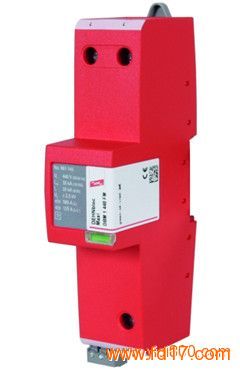

产品型号： | DBM 1 440 |
| 产品品牌： | 德国DEHN | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2020-08-27 | |
 |
||
详细说明
• 型号 DBM 1 440 DBM 1 440 FM
货号 961 140 961 145
SPD 依据 EN 61643-11， 1 级 1 级
SPD 依据 IEC 61643-1/-11 I 级 1 级
交流最大持续工作电压 (Uc) 440 V 440 V
雷电冲击电流 (10/350 μs)(limp) 35 kA 35 kA
比能量 (W/R) 306.25 kJ/ohms 306.25 kJ/ohms
标称放电电流(8/20 μs) (ln) 35 kA 35 kA
电压保护水平 (Up) ≤ 2.5 kV ≤ 2.5 kV
工频续流遮断能力(lfi) 50 kArms 50 kArms
续流抑制/选择性 预期续流达到 50 kArms时，
32 A gL/gG熔丝不跳 预期续流达到 50 kArms时，
32 A gL/gG熔丝不跳
响应时间tA ≤ 100 ns ≤ 100 ns
lk = 50 kArms (ta≤0.2s)时，最大后备熔丝(L) 500 A gL/gG 500 A gL/gG
lk = 50 kArms (ta≤5s)时，最大后备熔丝(L) 250 A gL/gG 250 A gL/gG
lk >50 kArms时，最大后备熔丝(L) 160 A gL/gG 160 A gL/gG
串联最大后备熔丝(L-L') 125 A gL/gG 125 A gL/gG
暂态过电压(TOV) (UT) 690 V / 5 sec. 690 V / 5 sec.
TOV特性 耐受 耐受
工作温度范围（并联）TUP -40℃…+80℃ -40℃…+80℃
工作温度范围（串联）TUS -40℃…+60℃ -40℃…+60℃
工作状态/故障指示 绿 / 红 绿 / 红
端口数 1 1
最小安装导线截面积（L, L'/N, N/PEN） 10 mm2 单股线/软线 10 mm2 单股线/软线
最大安装导线截面积（L,N/PEN） 50 mm2 多股线/35 mm2 软线 50 mm2 多股线/35 mm2 软线
最大安装导线截面积(L') 35 mm2 多股线/25 mm2 软线 35 mm2 多股线/25 mm2 软线
安装方式 35 mm DIN轨，依据 EN 60715 35 mm DIN轨，依据 EN 60715
外壳材质 红色热塑性材料，UL 94 V-0 红色热塑性材料，UL 94 V-0
防护等级 IP 20 IP 20
安装地点 室内 室内
认证 UL, CSA UL, CSA
尺寸 2 mods，DIN 43880 2 modules，DIN 43880
遥信触点类型 - 浮动切换触点
交流切换能力 - 250 V/0.5 A
直流切换能力 - 250 V/0.1A; 125 V/0.2 A; 75 V/0.5 A
遥信终端的横截面积 - 最大 1.5 mm2 单股线/软线
重量 546 g 522
