产品型号： | DV M TN 255(FM) |
| 产品品牌： | 德国DEHN | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2020-09-22 | |
 |
||
详细说明

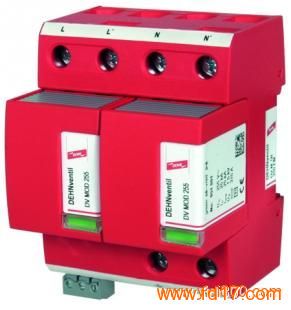

用于低压电气设备单相TN系统的模块式复合雷电涌/电涌保护器，应用于防雷分区OA-2。替代老型号产品DEHNventil 2P TN 255（900 371）
DEHNventil M TN 255,DEHNventil M TN 255 FM,DV M TN 255,DV M TN 255 FM 产品介绍.
-预接线，火花间隙型复合雷电流/电涌保护器，由底座和插入式保护模块组成
-RADAX Flow技术，具备续流抑制功能，满足系统高可靠性要求
-短路电流至50kArms时，20A gL/gG熔丝不跳
-放电能力达100kA（10/350μs）
-可保护终端设备
-视窗指示工作状态/故障状态
-带有模块锁扣装置，通过模块释放按钮轻松更换保护模块
-通过冲击和振动测试，依据EN60068-2
DEHNventil M TN 255,DEHNventil M TN 255 FM,DV M TN 255,DV M TN 255 FM技术参数.
DV M TN 255 DV M TN 255 FM
依据EN 61643-11, SPD 1级 1级
依据IEC 61643-1, SPD Ⅰ级 Ⅰ级
交流标称电压UN 230V 230V
交流最大持续工作电压UC 255V 255V
雷电冲击电流 （10/350μs） [L+N-PE] Itotal 50kA 50kA
雷电冲击电流 （10/350μs） [L,N-PE] Iimp 25kA 25kA
标称放电电流 （8/20μs） In 25/50kA 25/50kA
电压保护水平 [L-PE] Up ≤1.5kV ≤1.5kV
电压保护水平 [N-PE] Up ≤1.5kV ≤1.5kV
工频续流遮断能力 Ifi 50kArms 50kArms
续流抑制/选择性 预期续流到50kArms时, 20A熔丝不跳 预期续流到50kArms时, 20A熔丝不跳
响应时间 tA ≤100ns ≤100ns
Ik=50kArms, 最大后备熔丝 （L） 315A gL/gG 315A gL/gG
Ik>50kArms时, 最大后备熔丝 （L） 200A gL/gG 200A gL/gG
最大后备熔丝 （L-L’） 125A gL/gG 125A gL/gG
暂态过电压 （TOV） [L-N] UT 440V/5sec. 440V/5sec.
工作温度范围（并联） TUP -40℃ … +80℃ -40℃ … +80℃
工作温度范围（串联） TUS -40℃ … +60℃ -40℃ … +60℃
工作状态/故障指示 绿 / 红 绿 / 红
最小安装导线截面积 （L,L’,N,N’,PE,〨） 10mm2单股线/软线 10mm2单股线/软线
最大安装导线截面积 （L,N,PE） 50mm2多股线/35mm2软线 50mm2多股线/35mm2软线
最大安装导线截面积 （L’,N’,〨） 50mm2多股线/25mm2软线 50mm2多股线/25mm2软线
安装方式 35mmDIN轨, 依据EN 60715 35mmDIN轨, 依据EN 60715
外壳材料 红色热塑性材料, UL 94-0 红色热塑性材料, UL 94-0
防护等级 IP 20 IP 20
尺寸 6 mods, DIN 43880 6 mods, DIN 43880
认证 KEMA, VDE, UL, VdS KEMA, VDE, UL, VdS
遥信触点类型 — 浮动切换触点
交流切换能力 — 250V/0.5A
直流切换能力 — 250V/0.1A 125V/0.2A 75V/0.5A
遥信终端的横截面积 — 最大1.5mm2单股线
订购信息
型号 DV M TN 255 DV M TN 255 FM
货号 951 200 951 205
包装单位 1 pc （s） 1 pc （s）
