产品型号： | V20-C/3+NPE |
| 产品品牌： | 德国OBO | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2021-06-28 | |
 |
||
详细说明

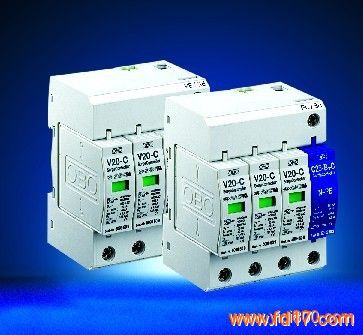

V20系列电源防雷器
技术参数：
电涌保护器 V 20-C
型号 75 150 280 320 385 440 550
最大持续造作电压 Uc AC 75V～ 150V～ 280V～ 320V～ 385V～ 440V～ 550V～
Uc DC 100V- 200V- 350V- 420V- 505V- 585V- 745V-
雷电保护区 1→2
需求等级-按照IEC 61643-1 Ⅱ级
标称放电电流（单模块） 15KA 20KA 15KA
最大放电电流（单模块）Imax(8/20) 40KA
电压保护水平 Up在1KA(8/20) ≤300V ≤500V ≤900V ≤1.0KV ≤1.2KV ≤1.5KV ≤1.7KV
Up在5KA（8/20） ≤350V ≤650V ≤1.1KV ≤1.3KV ≤1.5KV ≤1.8KV ≤2.1KV
Up在In时 ≤400V ≤700V ≤1.3KV ≤1.4KV ≤1.7KV ≤2.0KV ≤2.4KV
响应时间 ＜25ns
短路耐受能力25KA时的最大后备保险丝 125A gl/Gg
连接线截面积 2.5-35m㎡（单股、多股线） 2.5-25m㎡（多股软线，连接端加护套）
安装 安装在35㎜导轨上（符合EN50022）
IP等级 IP20
温度范围 ‘-40℃至+85℃
V20-C压敏型防雷器功能
作为限压型的产品，V20-C内部配备了高能量的氧化锌压敏电阻，该压敏电阻具有较佳的非线性特性。该组件具有响应时间极短、残压低、容通电流大，寿命长和无续流的优点。
如果压敏电阻因过载而老化时，内置的断路器将中断与电源的连接，故障显示窗口的颜色会由绿色转变为红色。远距离遥信装置（OBO V20-C/FS），附带遥信的电压监视装置。在不停电的状态下，避雷器可安全地进行热插拔。
V20-C压敏型防雷器应用
OBO V20-C的设计目的：依据VDE-0675标准对1000V以下的低压负荷设备依据标准实行保护。它保护电气设备不受因雷电和开关操作所引起的瞬态过压损坏。根据电源输入的类型，可有多种型号可供选择。
V20-C压敏型防雷器特殊配置
在采用OBO之特制的光控系统LCS后，每个OBO V20-C的远程监控便变得轻而易举。除此之外，V20-C还设计有声光报警装置（OBO V20-C/AS）、远距离遥信装置（OBO V20-C/FS），附带遥信的电压监视装置。在不停电的状态下，避雷器可安全地进行热插拔。
