%%%实价促销手动影像仪TF-2515、二次元，影像三坐标，
影像仪含税（17%增值税）价格17100.00元，含运费，含安装培训。
可选配英国雷尼绍原装接触式探头；含标准球；以及三维测量软件，实现简易
三坐标功能。一套含税价格：7500.00元

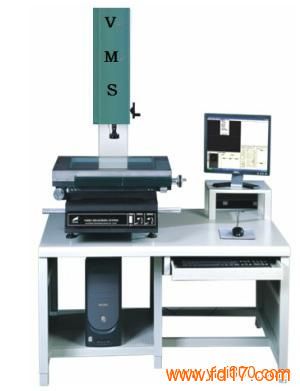

TF-2515影像测量仪（三轴光栅尺）
■产品用途
该仪器适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。
■产品特点
仪器具体多种数剧处理、显示、输入、、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件M2D可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统。
■技术规格
1.工作台
金属尺寸：450×280 mm
玻璃台尺寸：306×196 mm
运动行程：250×150 mm
2.仪器重量：120kg
3.外型尺寸（长*宽*高）：760x600x900mm
4.Z轴升降行程：150mm; 工作距离：108mm
X、Y、Z数显解析度：0.5μm; X、Y坐标示值误差：≤(3+L/75)μm(L为被测长度单位:mm)
5.影像系统
摄象机： 彩色1/3“CCD摄象机
视频总倍率： 33X~195X
物方视场： 8.1~1.3mm
双焦物镜倍率：0.7~4.5X
表面光源与透射光源均用LED，亮度可调
6.电源:180V（AC）~260V（AC）50Hz, 功率: 50W
7.仪器标准配备及选购件(0.5X附加镜,2X附加镜,特殊配备0.5X镜筒)
仪器配件
1X镜筒(标准配备)
0.5镜筒(选购)
工作距离(mm)
双焦镜
0.7X~4.5X
0.7X~4.5X
附加镜
视频倍率
物方视场(mm)
视频倍率
物方视场(mm)
0.5X(选)
16.5X~97.5X
16.2~2.6
8.3X~48.5X
32.4~5.2
189
标准配备
33X~195X
8.1~1.3
16.5X~97.5X
16.2~2.6
108
2X(选)
66X~390X
4~0.7
33X~195X
8.1~1.3
38
测量瞄准系统
（标准配备）
摄影机：原装美国TEO彩色 1/2”彩色CCD摄影机
变焦镜头：原装美国NAVITAR变焦镜头
变焦物镜倍率：0.7-4.5X
电视总倍率：30-190X
全鼠标/摇杆操作简单易用
原装进口英国Renishaw测头
Z轴升降:150mm X、Y坐标示值误差≤（3+L/200）μm （L为被测长度单位：mm）
照明：表面光源与透射光源均用LED，亮度可调 电源：220V（AC），50Hz 30W
|
