详细说明

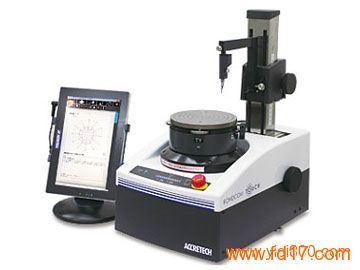

%%%迷你型圆度测量机
RONDCOM TOUCH
配备平板电脑，操作更流畅
■操作简单
使用新一代的软件ACCTee
■安装简单
使用蓝牙无线连接，没有多余的连线
■ 立体移动性结构(世界首创，专利申请中)
形状复杂的工件也可以轻松定位及测量
■ 多国语言对应
有中文、日语、英文、法语、德语、韩语、意大利语、西班牙语等可供选择
规格
型号 RONDCOM TOUCH
测量方式 手动
测量范围 最大测量直径 φ150mm
左右移动范围(X轴) ±80mm(手动)
上下移动范围(Z轴) 162mm(手动)
最大装载直径 φ240mm
最大测量高度 160mm
回转方向
JISB7451-1997 (0.04+6H/10000)μm
H：台面到测量点高度[mm]
轴向 (0.04+6R/10000)μm
R：回转中心到测量点高度[mm]
回转速度 6/min
回转台 回转台外径 φ148mm
调整范围 调中心 ±2mm(手动)
调倾斜 ±1°(手动)
装载重量 15kg
传感器 量程 ±400μm
测量力 70mN
测针形状 1.6mm钢球
测针长度 17mm
数据处理 平板电脑
系统 Windows ®7 Professional
连接方式 无线 蓝牙
有线 USB2.0
显示 10.1寸彩色LCD
接口 USB2.0×2pcs
软件 ACCTee
数字滤波器 高斯/2RC/多槽轴
CUTOFF 回转方向 低通 15,50,150,500峰/转 15～500任意值 峰/转
带通 15～500峰/转，15～500任意值 峰/转
倍率 10～200K(22个倍率)，自动
评价方式 MZC(最小区域圆法),LSC(最小二乘圆法)，MIC(组大内接圆法)，MCC(最小外接圆法)
N.C.(无修正法)
测量项目 回转方向 圆度，平面度，平行度，同心度，同轴度，垂直度，厚度偏差，跳动
分析处理功能 刻槽功能(上下限、角度、光标)，齿轮分析
轮廓特征曲线(负荷曲线、振幅分布曲线、功率谱曲线)
特殊功能 调心调平辅助、错误诊断、密码登陆
记录方式 彩色打印机或激光打印机(选配)
电源规格 电压 交流单相AC100V～240V(50/60Hz)
功率 50VA(不包括平板电脑和打印机)
供给压力 0.3MPa～0.7MPa
使用压力 0.25 MPa
耗气量 30NI/min
供气位置 机器背面
接头尺寸 外径8mm气管
尺寸与重量 机器本体 尺寸 320(W)×410(D) ×500(H)mm
重量 约26kg
平板电脑 尺寸 183(W)×15.8(D) ×263(H)mm
重量 约1kg
