产品型号： | 3020 |
| 产品品牌： | TMG | |
| 产品价格： | 10000元/台 | |
| 所 在 地： | 天津 津南区 | |
| 发布日期： | 2019-01-16 | |
 |
||
详细说明
%%%仪器用途：
适用于简易三坐标及二坐标测量为目的的一切应用领域，机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。
测量的产品也涉及多个行业，LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
该仪器用于做立体工件上之斜面，圆、糟沟、柱、球、维、盲孔等三维测量，以及和要素之间的距离、角度等几何计算。
仪器特点:
该仪器配合以公司自行研发的3D全自动光学测量软件，实现了工件大批量快速检测，同时具备SPC数据分析功能以达到一次性完成整个测量。
规格参数:
仪器型号
TF-1510T

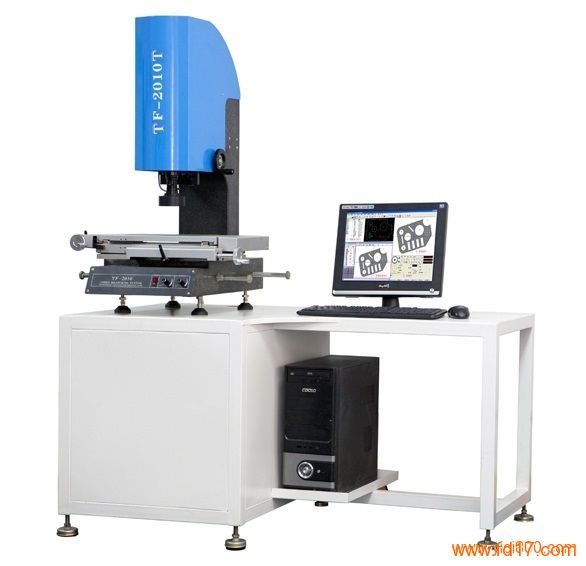

TF -2010T
TF-2515T
TF-3020T
TF-4030T
工作台
金属台尺寸
354*228
404*228
450*280
500*330
606*466
玻璃台尺寸
210*160
260*160
306*196
350*280
450*350
运动行程
150*100
200*100
250*150
300*200
400*300
仪器重量 (kg)
170
180
220
260
315
外形尺寸（长）*（宽）*（高）
756*540*860
670*660*950
720*950*1020
测量瞄准系统
（标准配备）
摄影机：原装美国TEO彩色 1/2”彩色CCD摄影机
变焦镜头：原装美国NAVITAR变焦镜头
变焦物镜倍率：0.7-4.5X
电视总倍率：30-190X
全鼠标/摇杆操作简单易用
原装进口英国Renishaw测头
Z轴升降:150mm X、Y坐标示值误差≤（3+L/200）μm （L为被测长度单位：mm）
照明：表面光源与透射光源均用LED，亮度可调 电源：220V（AC），50Hz 30W
