产品简介：

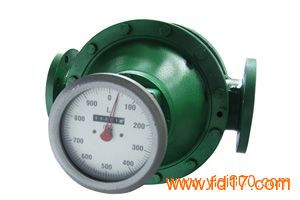

DW-LC系列椭圆齿轮流量计主要由计量壳体、椭圆齿轮转子和传动部件组成，用于对管道中液体流量进行连续测量,广泛应用于石油、化工、轻工、冶金、食品、医药卫生、商业等部门管道液体的准确计量。
在流体流动的作用下，仪表进出口两端形成压差，一对椭圆齿轮在轴上不停的旋转，其齿轮间的空腔充满液体，随着旋转被排出，测出椭圆齿轮的转数即可知道流经仪表液体的流量。
技术参数：
基本误差限:±0.5%
工作温度:-10～60;60～120
公称压力:1.6MPa;2.5MPa;3.2MPa
压力损失:0.1MPa(被测液体粘度在5-15MPa•s范围内
最大流量时的压力损失)
液体粘度:1-300MPa•s
精度系数:0.5级、0.2级
主要特点：
量程范围大
优异的准确度
压力损失小
粘度适应性强
能测量高温高粘液体
标定方便
安装简易
安装方式：
选型方式：
型号
项目 LC-A铸铁 LC-E铸钢 LC-B不锈钢
公称压力MPa 1.0 1.6 2.5 4.0 6.4 1.0 1.6
被测液体粘度 2-8mPa.s
被测液体温度 -20℃~+100℃
流量范围m3/h
型号
精度
等级
公称口
径DNmm 0.2级 LC-E铸钢 LC-B不锈钢
0.5级 0.2级 0.5级 0.2级 0.5级 0.2级
10 0.08~0.4 0.1~0.4 0.08~0.4 0.1~0.4 0.1~0.5 0.1~0.5
15 0.25~1.5 0.3~1.5 0.25~1.5 0.3~1.5 0.3~1.5 0.3~1.5
20 0.5~3 0.6~3 0.5~3 0.6~3 0.6~3 0.6~3
25 1~6 1.2~6 1~6 1.2~6 1.2~6 1.2~6
40 2.5~15 3~15 2.5~15 3~15 3~15 3~15
50 4~24 4.8~24 4~24 4.8~24 4.8~24 4.8~24
80 10~60 12~60 10~60 12~60 12~60 12~60
100 16~100 20~100 16~100 20~100 20~100 20~100
150 32~190 38~190 32~190 38~190 38~190 38~190
200 34~340 68~340 34~340 68~340 68~340 68~340
|
