产品型号： | WRP-130 |
| 产品品牌： | DW | |
| 产品价格： | 1000 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2016-03-22 | |
 |
||
详细说明
产品简介：

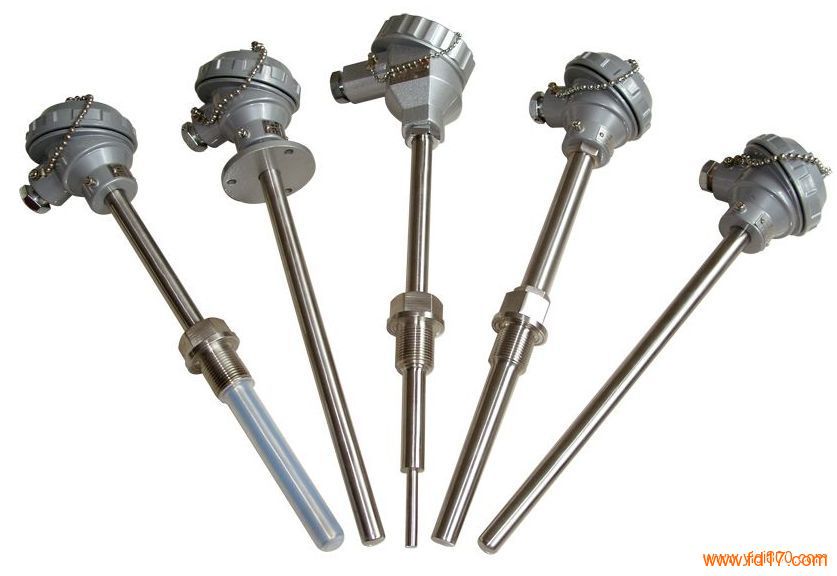

铂铑热电偶是一种传统的测温元件，具有热电性能稳定、抗氧化性强，适宜在氧化性、惰性气氛中连续使用。长期使用温度为1600℃，短期使用温度为1800℃。它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
铂铑热电偶/高温贵金属热电偶适用于各种生产过程中高温场合，被广泛应用于粉末冶金、真空炉、冶炼炉、炼钢炉、工业盐浴炉、烧结光亮炉等工业生产中，通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中的温度测量。
产品特点：
1.准确度最高
2.稳定性最好
3.测温温区宽
4.使用寿命长
5.测温上限高
6.不需用补偿导线进行补偿
7.适用于氧化性和惰性气氛中，也可短期用于真空中（不适用于还原性气氛或含有金属或非金属蒸气气氛中）
技术指标：
测温范围： 0~1800 ℃
测温精度：< ± 0.5% t
时间常数：≤ 180 s
绝缘电阻：5 M Ω （20℃ 时）
规格尺寸：500， 750， 1000， 1200（mm）
主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I 、 II
防护等级：IP65
偶丝直径：Φ0.5
公称压力：常压
选型方式：
型 号 分度号 测温范围℃ 保护管材料 热响应时间 规 格
d L x l
WRP-130
WRP2-130 S 0-1300 高铝质 ＜150S Φ16 300x150
350x200
400x250
450x300
550x400
650x500
900x750
1150x1000
1650x1500
2150x2000
WRP-131
WRP2-131 ＜360S Φ25
WRQ-130
WRQ2-130 R 0-1300 ＜150S Φ16
WRQ-131
WRQ2-131 ＜360S Φ25
WRR-130
WRR2-130 B 0-1600 刚玉管 ＜150S Φ16
WRR-131
WRR2-131 ＜360S Φ25
注意事项：
1、在使用热电偶补偿导线时必须注意型号相配，极性不能接错，补偿导线与热电偶连接端的温度不能超过100℃。
2、当用时间常数大的热电偶测温或控温时，仪表显示的温度虽然波动很小，但实际炉温的波动可能很大。为了准确的测量温度，应当选择时间常数小的热电偶。
3、按照仪表接线图进行正确接线通电后，仪表先是显示仪表的热电偶分度号，接着显示仪表量程范围，再测仪表下排的数码管显示设定温度，仪表上排数码管显示测量温度。
4、热电偶不能安装在被测介质很少流动的区域内，当用热电偶测量管内气体温度时，必须使热电偶逆着流速方向安装，而且充分与气体接触。
5、为了使热电偶和热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门
6、依据中间导体定律，在热电偶实际测温应用中，常采用热端焊接、冷端开路的形式，冷端经连接导线与显示仪表连接构成测温系统。
