产品型号： | WSSX-400/500 |
| 产品品牌： | DW | |
| 产品价格： | 1500 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2015-05-14 | |
 |
||
详细说明
产品简介：

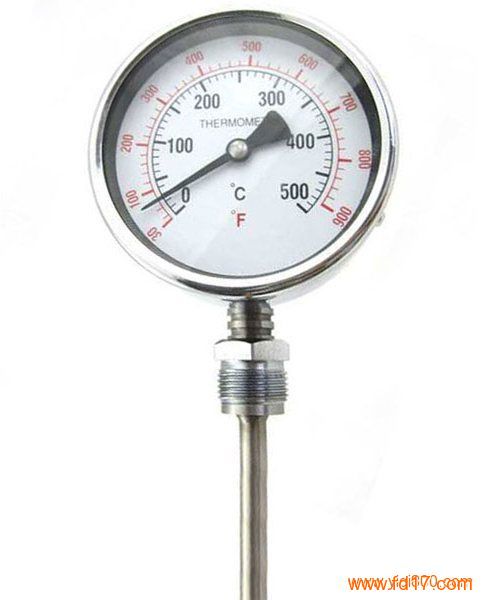

我公司生产的电接点双金属温度计主要应用于生产现场对温度需自动控制和报警，直接测量各种生产过程中-80～500℃范围内体、蒸汽和气体介质温度，具有无汞害、指示清晰，坚固、耐振等特点。该产品全部采用不锈钢材料，具有良好的防水、耐腐性能，设上、下限二位开关型接点装置，在温度达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。该产品利用温度变化时带动触点变化，当其与上下限触点或断开的同时，使电路中的继电器动作，从而自动控制及报警。
性能规格：
• 产品执行标准：JB/T8803-1998 GB3836-83
• 标度盘公称直径：100
• 精度等级：（1.0），1.5
• 热响应时间：≤40S
• 防护等级：IP55
• 正常工作大气条件：温度-25～+55℃，相对湿度≤85%
• 设定点误差：设定点误差应不超过基本误差限的1.5倍。
• 切换差：切换差应不超过基本误差限的1.5倍。
• 切换重复性：切换重复性极限范围不大于基本误差限绝对值的1/2。
产品特点：
• 现场显示温度，直观方便；
• 具有自动切断电源和报警功能；
• 安全可靠，使用寿命长；
• 多种结构形式，可满足不同要求。
电气参数：
额定功率VA 最高工作电压V 最大允许电流
10 220 a.c 0.7A
型号命名方法：
WSS 双金属温度计
X 电接点结构
表盘公称直径 -4/5 Φ100/ф150
表盘形式 0 轴向（直型）
1 径向（角型）
8 万向（可调角型）
安装固定形式 0 无固定装置
1 可动外螺纹
2 可动内螺纹
3 固定螺纹
4 固定法兰
5 卡套螺纹
6 卡套法兰
保护形式 M 上下限
N 双上限
P 双下限
备注：
选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。
选型举例：万向型，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm
WSSX-481， 0～400℃，L=450， M27×2，1.5级
选型方式：
型号 测温范围 精度等级 保护管材料 规格 安装固定装置
WSSX-400/500 -80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500 1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276 75
100
150
200
300
400
500
750
1000 无固定装置
WSSX-401/501
WSSX-480/580
WSSX-401/501 可动外螺纹
WSSX-411/511
WSSX-481/581
WSSX-402/502 可动内螺纹
WSSX-412/512
WSSX-482/583
WSSX-403/503 固定螺纹
WSSX-413/513
WSSX-483/583
WSSX-404/504 固定法兰
WSSX-414/514
WSSX-484/584
WSSX-405/585 卡套螺纹
WSSX-415/515
WSSX-485/585
WSSX-406/506 卡套法兰
WSSX-416/516
WSSX-486/586
备注：特殊形式可根据协议订货。
电接点接线方式
注意事项：
• 产品执行标准：JB/T8803-1998 GB3836-83
• 标度盘公称直径：100
• 精度等级：（1.0），1.5
• 热响应时间：≤40S
• 防护等级：IP55
• 正常工作大气条件：温度-25～+55℃，相对湿度≤85%
• 设定点误差：设定点误差应不超过基本误差限的1.5倍。
• 切换差：切换差应不超过基本误差限的1.5倍。
• 切换重复性：切换重复性极限范围不大于基本误差限绝对值的1/2。
