产品型号： | DW-TUF-2000 |
| 产品品牌： | DW | |
| 产品价格： | 1200元/台 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2015-05-14 | |
 |
||
详细说明
DW-TUF-2000固定分体式超声波流量计是以超声波时差原理来实现对管道内流体流量进行测量，该流量计采用低电压、多脉冲，信号数字处理及纠错技术，测量充满封闭圆管内液体流量的仪表。其运用先进的双平衡信号差分发射、接收技术，通过选用国际上最新、最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成，使产品更适应工业现场环境，使用更方便，计量更准确。产品广泛适用于石油、化工、钢铁、冶金、电力、给排水等领域水及各种液体介质的流量计量。
TL-TUF系列超声波流量计/热量计具有精度高、重复性好、安装、维护方便等诸多优点，传感器有方便的外夹式，可在线安装、维护的插入式，高精度的管段式和超高精度的标准π型管段式，主机包括手持式超声波流量计、便携式超声波流量计、外夹式超声波流量计、盘装式和一体式，另有多种输出通讯形式可供选择。
一、DW-TUF-2000S固定分体式超声波流量计特点：
1、高精度测量：线性度优于0.5%，重复性精度优于0.2%，测量精度优于±1%。
2、强大的记忆功能：自动记忆前512日、前128月、前10年的累计流量，自动记忆前64次来电和断电时间和流量，自动记忆前32日流量计的工作状态是否正常。
3、测量范围大：选用不同型号的传感器，可实现口径DN15～DN6000mm管道流量的测量。
4、可靠性高：采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性大幅提高。
5、支持中英文菜单：不同版本的流量计，可支持中文或英文菜单，方便快捷。
6、抗干扰能力强：采用双平衡信号差分发射、接收电路，有效抵御变频器，电视塔、高压线等强干扰源。
二、DW-TUF-2000S固定分体式超声波流量计基本参数：
可选配的传感器 基本型号 测量范围 流体温度 精 度
标准外夹式
TS-2(小型) TL-TUF-2000SNB1 DN15-100mm -30℃～90℃ 优于±1%
TM-1(中型) TL-TUF-2000SNB2 DN50-1000mm
TL-1(大型) TL-TUF-2000SNB3 DN300-6000mm
高温外夹式
HTS-1(小型) TL-TUF-2000SNB4 DN15-100mm -30℃～160℃
HTM-1(中型) TL-TUF-2000SNB5 DN50-1000mm
插入式
TC-1(标准插入) TL-TUF-2000SNC1 DN80-6000mm -40℃～160℃
TLC-2(加长插入) TL-TUF-2000SNC2
标准管段式
标准管段式 TL-TUF-2000SNG DN15-1000mm -40℃～160℃ 优于±0.5%
(详见附录2)
电 源 一次表DC8-36V，二次表AC220V或DC24V。
输 入 3路4～20mA模拟输入，2路三线制PT100电阻信号输入。
输 出 隔离 RS232/RS485 输出，2 路隔离 OCT输出，1 路隔离 4-20mA 输出( 无源 )。
通信协议 METER-BUS协议，MODBUS 协议，富士扩展协议，简易水表协议。
三、DW-TUF-2000S固定分体式超声波流量计测量组成图：
选
择
的
主
机

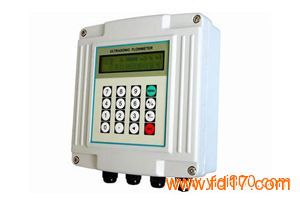

壁挂型：TL-TUF-2000SW
用于挂墙安装
尺寸：170mm×180mm×56mm 外夹式测量图
盘装型：TL-TUF-2000SS
用于仪表盘安装
尺寸：152mm×76mm 插入式测量图
壁挂型：TL-TUF-2000SD
防爆等级DⅡBT4
尺寸：298mm×298mm×110mm 管段式测量图
