产品类别：WAW油缸下置式机型—H型机

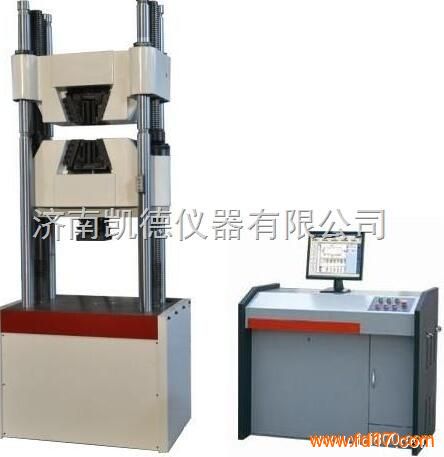

产品名称：微机控制电液伺服万试验机--WAW-H油缸下置式系列
产品型号：WAW-300H/600H/1000H/2000H(300-2000kN)
产品说明:
一、WAW-H系列微机控制电液伺服万能试验机功能及特点：
1、功能：
WAW-H系列微机控制电液伺服万能试验机采用油缸下置式、四立柱主机，主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2002/2010《室温材料 金属拉伸试验方法》的要求。
2、特点：
2.1主机：
2.1.1主机采用油缸下置式，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。
2.1.2 坚固的四立柱双丝杠结构设计，整机刚度大，稳定性极强。
2.1.3 移动横梁设计有独特的消除间隙机构，避免了B型机横梁受力后窜动所带来的试验误差。
2.1.4 钳口与钳口夹板间设有10mm的滑板，有效的延长了钳口夹板的使用寿命。
2.1.5 试验空间可根据试样的长度分段调整，最高处适用于高温炉等外设设备的使用。
2.1.6 油缸采用间隙密封，即提高了测量精度又增加了使用寿命。
3、传动系统：
下横梁升降采用电机、摆线针轮减速机、链轮、螺母丝杠副传动，实现拉伸、压缩空间的调整。
4、整体式液压操控系统
4.1采用进口高压齿轮泵噪音低、压力平稳。
4.2动力系统与操作台一体化设计，便于操作，节省实验空间。
4.3表面经喷塑处理，外形美观。
5、控制系统
5.1实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
5.2数据采集系统由4路高精准32位A/D转换通道组成。最高分辨率达1/500000，全程不分档；
5.3选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；
5.4符合PCI总线标准，微机自动识别和安装，做到“即插即测"；
5.5电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
二、WAW-H系列微机控制电液伺服万能试验机技术参数：
产品型号 WAW-300H WAW-600H WAW-1000H WAW-2000H
最大试验力（kN） 300 600 1000 2000
试验力测量范围 2%-100%
6KN-300kN 12KN-600kN 20KN-1000kN 40KN-2000kN
试验力示值精度 ±1%
位移测量
分辨力 0.01mm
变形测量
精度 ±0.5%
恒力、恒变形、恒位移控制精度 设定值<10%FS时,设定值的±1.0%以内
设定值≥10%FS时,设定值的±0.5%以内
变形速率
控制精度 速率<0.05%FS时为±2.0%设定值内
速率≥0.05%FS时为±0.5%设定值内
最大拉伸
空间 800mm 800mm 850mm 800mm
最大压缩
空间 700mm 700mm 700mm 700mm
扁试样夹持厚度 0-15mm 0-15mm 0-40mm 0-60mm
圆试样夹持直径 φ6-φ26mm φ13-φ40mm φ13-φ60mm φ15-φ70mm
弯曲试验
支滚间距 450 mm
支滚宽度 140mm
支点直径 30mm
活塞行程 250mm
夹紧方式 内置式液压夹紧
外形
尺寸 主机
mm 990×600×2435 990×600×2453 1100×770×2490 1160×1100×
2600
油源 1100×700×950mm
整机重量 2800kg 3000kg 4700kg 8000kg
注：1、以上为标准配置，可根据客户要求特殊定做：如加工试验空间。
2、可以配置高低温或高温炉用于高低温试验。
|
