产品型号： | WDW-T5-100 |
| 产品品牌： | 凯德仪器 | |
| 产品价格： | 86000元/台 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2018-10-08 | |
 |
||
详细说明

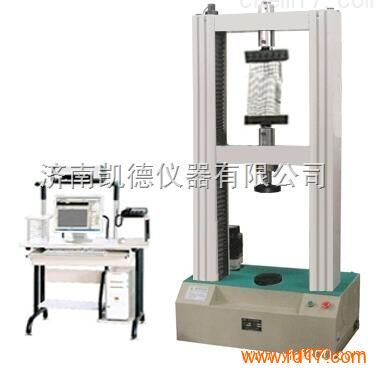

一、微机控制电子土工布专用试验机用途
WDW系列微机控制电子土工布专用试验机，主要用于各种玻纤土工布、塑料经编土工布、土工合成材料、土工格栅进行拉伸、顶破、刺破等力学性能指标的测试。精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。在试验中，检测材料的最大承载拉力、压力、抗拉强度、抗压强度、伸长变形、延伸率等技术指标。以上检测参数在试验结束后，由计算机根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可查询显示，也可连接打印机进行打印输出。
二、微机控制电子土工布专用试验机特点
1.带有遥控盒，可实现横梁的快/慢升降调整，操作灵活、随意切换。
2.具有试验结束后返回初始位置的功能，智能、高效、快捷。
3.具有任意工作位置的限位保护功能及过载、过流保护功能，可靠、安全。
4.自建强大的试验数据库，试验数据可随时保存、查询、调用
5.可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速度应变控制、恒速率行程控制、负荷等速控制、伸长等速控制、位移等速控制低周循环控制及用户自编程控制等多种控制方式。
6.可切换显示多种试验曲线：应力－应变曲线、力－变形曲线、力－位移曲线、力－时间曲线、变形－时间曲线、位移－时间曲线等。试验曲线局部放大，多曲线叠加比较。
7.增加附具也可完成其他材料的拉伸、压缩、弯曲、扭转等试验检测
三、试验机设计、制造、检验依据下列标准相关条款
1. GB/T2611-2007《试验机通用技术要求》
2. GB/T16491-2008《电子万能材料试验机》
3. JJF1103-2003《万能试验机计算机数据采集系统评定》
4. GB/T13763-1992土工布梯形法撕破强力试验方法
5. GB/T 19470-2004 土工合成材料塑料土工网
6. JT/T520-2004公路工程土工合成材料 短纤针刺非织造土工布
7. GB/T17690-1998塑料扁丝编织土工布
8. GB/T 1040．1—2006《塑料拉伸性能测定第1部分：试验方法总则》
9. JTJ239-98水运工程织物应用技术规范
10. JC839.1-1998玻璃纤维土工格栅路面用
11. JJG139－1999《拉力、压力和万能试验机的检定规程》
三、微机控制电子土工布专用试验机主要技术指标
试验机型号 WDW- 5 10 20 30 50 100
1 最大试验力 5KN 10KN 20KN 30KN 50KN 100KN
2 试验机级别 0.5级或1级
3 负荷测量范围 0.4%-100%FS（0.5级）/1%～100%FS（1级）
4 示值相对误差 ±0.5%（0.5级）/±1.0%以内（1级）
5 试验力分辨力 1/±300000F.S
6 变形测量范围 0.2%-100%
7 力控速率调节范围 0.005%-5%FS/S
8 力控速率控制精度 速率 <0.05%FS时，为±2%设定值以内；
速率 ≥0.05%FS时，为±1%设定值以内；
9 位移速率调节范围 0.005-500mm/min
10 有效试验跨度 400mm 可以定做加宽 500mm
11 有效拉伸试验空间 800mm 可以定做加高
12 有效压缩试验空间 700mm 可以定做加高
13 电源电压 ～220V±10% 50Hz；（必须有可靠的接地措施）
14 主机外型尺寸
(长宽高)mm 660*415*1500 740*450*1600 755*520*1780 850*555*1900
四、微机控制电子土工布专用试验机主要配置
名称 内 容 备注
主 机 门式结构框架；
精密滚珠丝杠副 1台
2套
驱动系统 交流伺服调速电机及驱动器、同步带传动 1套
控制系统 微机自动控制 1套
负荷传感器 （可选择加挂多只传感器*需另付费） 1只
限位安全装置 丝网印刷技术与光电技术相结合；光电限位开关 3只
土工布附具 土工布拉伸夹具、顶破夹具、刺破夹具 1套
压缩附具 Φ100mm、Φ150mm、Φ200mm、Φ300mm或方形 选1种 1套
计算机 联想 1台
随机工具 1套
随机技术资料 1套
试验机软件 1套
