一、简介：

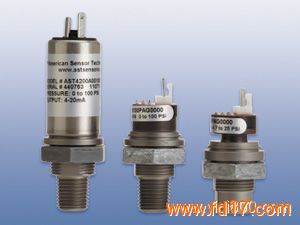

为了简化安装控制面板应用的压力传感器，AST公司提供的AST4200面板安装压力传感器。这种创新的传感器直接安装而不需要额外的适配器通过面板，消除潜在的 漏路径 。AST的邦定™技术是AST4200面板安装压力传感器的基础。用户体验出色的精度，长期稳定性和可重复的结果。
二、优点：
1、高强度不锈钢整体结构,邦定技术
2、无油、无焊接、无O型圈（整体感应元件）
3、使用温度范围广
4、压力范围由0至10000PSI
5、低静态及温度误差
6、高性价比
7、可使用在宽范围的液体和气体中
8、UL/cUL 508认证
9、EMI/RFI
10、安装简单
11、CE EN61326
三、应用：
1、控制面板
2、工业OEM设备
3、液压系统
4、HVAC/R 设备
5、数据记录仪
四、25℃（77℉）的性能：
精度 <±0.5%BFSL
稳定性（一年） ±0.25%FS，typ
压力限制 2倍标称压力
破坏压力 5倍标称压力或20000PSI（取其数值较小者）
使用寿命 >100万次满压测量
精度包括：非线性、迟滞、和非重复性
五、电气参数：
输出信号 4-20mA 1-5VDC,1-6VDC 0-50mV 0.5-4.5V 比例
供电电源 10-28VDC 10-28VDC 5VDC,typ 5VDC reg
输出阻抗 〉10K Ohms 〈100 Ohs,否minal 1100 Ohms,否minal〈100 Ohms,否minal
耗电量 20mA typ 〈10mA 〈5mA 〈10mA
频带宽 （-3Db）:DC to 250HZ （-3Db）:DC to 1kHZ （3Db）:DC to 5kHZ （3Db）:DC to 1kHZ
输出讯噪 - <2mV RMS - <2mV RMS
零点偏差 <±1%of FS <±1%of FS <±2%of FS <±1%of FS
满量程偏差 <±2%of FS <±1.5%of FS <±2%of FS <±1.5%of FS
输出负载 0-800 Ohms@10-28VDC 10k Ohms, Min >1M Ohms 10k Ohms, Min
反向保护 Yes Yes - No
六、环境：
温度
操作 -40至85℃（-40到185℉）
储存 -40至100℃（-40到212℉）
热量限制
温度补偿 0至55℃（30到130℉）
补偿后零点误差 〈±1.5%of FS
补偿后满量程误差 〈±1.5%of FS
其它
冲击 100G，11msec,1/2 sine
震动 10G peak,20到2000HZ
EMI/RFI保护 是
防护等级 IP-66（只限住宅）
订购信息
AST4200 J 00100 P 4 A 0 000 PSIG 测量范围 压力范围代码 BARG 测量范围 压力范围代码
-14.7 至 25** V0025** -1 至 2** V0002**
0-25 00025 0-2 00002
0-50 00050 0-5 00005
0-100 00100 0-7 00007
0-150 00150 0-10 00010
0-200 00200 0-20 00020
0-250 00250 0-35 00035
0-500 00500 0-50 00050
0-1,000 01000 0-70 00070
0-2,500 02500 0-100 00100
0-5,000 05000 0-250 00250
0-7,500 07500 0-350 00350
0-10,000 10000 0-500 00500
0-700 00700
*典型的范围。所有可用的范围包括 0-25 PSI 和 0-10,000 PSI。
**复方范围至 -14.7 至 500 PSI 的提供。请谘询供货厂家。
面板安装
系列型号
过程连接
A= 1/4" NPT 外牙
J= 1/8" NPT 内牙
V= 1/8" BSP 内牙
压力范围
5位数代码压力范围
压力单位
B= BAR
K= kg/cm2
P= PSI
输出
1= 0.5-4.5V 比例 6= 1-6V
3= 1-5V A= 10mV/V
4= 4-20mA (2 线回路供电)
电力
A= 2 ft. (0.6m) F= Packard Metripack 150 3-Pin Conn.
B= 4 ft. (1.2m) 否 housing: G= 4-pin Molex Conn.
C= 6 ft. (1.8m)
D= 10 ft. (3.0m) I= DIN 43650A
E= Mini DIN43650 Z= DT04 Deutsch
材质选择
0= 17-4PH
选项
000= 无选项
|
