产品型号： | AST4100 |
| 产品品牌： | AST | |
| 产品价格： | 面议 | |
| 所 在 地： | 浙江 宁波市 | |
| 发布日期： | 2017-02-21 | |
 |
||
详细说明
一、简介：

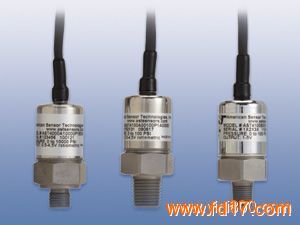

美国传感器公司推出的AST4100是一种细小型而低成本的不锈钢压力变送器，
AST4100兼容的液压和气压范围可由0至10000PSI，应用范围十分广泛，
AST4100提供10mV/V输出或其它放大信号，而AST独有的Krystal Bond技术令传感器很多元化（细小型）。
二、优点：
1、高强度不锈钢整体结构
2、无油、无焊接、无O型圈（整体感应元件）
3、使用温度范围广
4、压力范围由0至10000PSI
5、低静态及温度误差
6、高性价比
7、可使用在对不锈钢兼容的液体和气体中
8、UL/cUL 508认证
三、应用：
1、测试设备
2、空调和制冷设备
3、控制面板
4、气体工业
5、液压系统
6、氢气储存（316L不锈钢）
7、数据记录仪
四、25℃（77℉）的性能：
精度 <±0.5%BFSL
稳定性（一年） ±0.25%FS，typ
压力限制 2倍标称压力
破坏压力 5倍标称压力或1400Bar（取其数值较小者）
使用寿命 >100万次满压测量
精度包括：非线性、迟滞、和非重复性
五、电气参数：
输出信号 4-20mA 1-5VDC 0-50mV 0.5-4.5V Ratiometric
供电电源 10-28VDC 10-28VDC 5VDC,typ 5VDC reg
输出阻抗 〉10K Ohms 〈100 Ohs,Nominal 1100 Ohms,Nominal〈100 Ohms,Nominal
耗电量 20mA typ 〈10mA 〈5mA 〈10mA
频带宽 （-3Db）:DC to 250HZ （3Db）:DC to 1kHZ （3Db）:DC to 5kHZ （3Db）:DC to 1kHZ
输出讯噪 <2mV RMS <2mV RMS
零点偏差 <±1%of FS <±1%of FS <±2%of FS <±1%of FS
满量程偏差 <±2%of FS <±1.5%of FS <±2%of FS <±1.5%of FS
输出负载 0-800 Ohms@10-28VDC 10k Ohms, Min >1M Ohms 10k Ohms, Min
反向保护 Yes Yes No
六、环境：
温度
操作 -40-80℃（-40到185℉）
储存 -40-100℃（-40到212℉）
热量限制
温度补偿 0-55℃（30到130℉）
补偿后零点误差 〈±1.5%of FS(+/-2%for 316L)
补偿后满量程误差 〈±1.5%of FS(+/-2%for 316L)
其它
冲击 100G，11msec,1/2 sine
震动 10G peak,20到2000HZ
EMI/RFI保护 无
防护等级 IP-65
订购信息
AST4100 A 00500 P 4 A 0 000 PSIG 测量范围 压力范围代码 BARG 测量范围 压力范围代码
-14.7 至 25** V0025** -1 至 2** V0002**
0-25 00025 0-2 00002
0-50 00050 0-5 00005
0-100 00100 0-7 00007
0-150 00150 0-10 00010
0-200 00200 0-20 00020
0-250 00250 0-35 00035
0-500 00500 0-50 00050
0-1,000 01000 0-70 00070
0-2,500 02500 0-100 00100
0-5,000 05000 0-250 00250
0-7,500 07500 0-350 00350
0-10,000 10000 0-500 00500
0-700 00700
典型的范围。所有可用的范围包括 0-25 PSI 和 0-10,000 PSI。
**复方范围至 -14.7 至 500 PSI 的提供。请谘询供货厂家。
系列型号
过程连接
A= 1/4" NPT 外牙
B= 1/8" NPT 外牙*
C= 1/4" BSPP 外牙
F= 7/16" - 20 UNF 外牙*
压力范围
5位数代码压力范围
压力单位
B= BAR
K= kg/cm2
P= PSI
输出
1= 0.5-4.5V 比例 6= 1-6V
3= 1-5V A= 10mV/V
4= 4-20mA (2 线回路供电)
电力
A= 2 ft. (0.6m)
B= 4 ft. (1.2m)
C= 6 ft. (1.8m)
D= 10 ft. (3.0m)
(AST/HKST 标准电缆是 24AWG)
材质选择
0= 17-4PH
1= 316L
选项
000= 没有特定的选项
* 50PSI 不适用 （1/8" NPT 外牙在316L不适用）
