详细说明

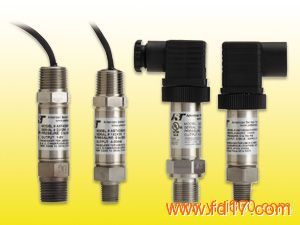

AST4300压力传感器
一、简介：
是一种媒体隔离在危险区域使用不锈钢1类2级非易燃型压力变送器。除了其坚固的结构和行业领先的价格与性能比，AST4300 压力是为各种应用测量的解决方案。可以打包为室内或室外使用 AST4300 系列。它利用 AST的专有邦定™技术，一个单件不锈钢传感元件，可提供优秀的长期稳定性和可重复的结果。AST4300 压力变送器是 CSA 独立密封认证 也可为客户节省二次密封装置所需的额外成本。
二、优点：
1.邦定技术
2.高强度不锈钢结构
3.无油、无焊接、无O型圈
4.宽操作温度范围
5.压力从0-10000PSI
6.低静态和热误差
7.高性价比
8.适合于宽范围的液体和气体
9.EMI/RFI保护
10.UL/cUL 1604 1类2级非易燃 A，B，C 和 D 组
11.CSA 213 1类2级 非易燃 A，B，C 和 D 组和独立密封
12.CE EN61326
13.ABS (American Bureau of Shipping 通过认证)
三、应用：
1．制冷压力
2．水资源管理
3．静电压缩机系统
4．压力仪器，过程控制
5．气体压缩与存储
6．天然气发动机压力
7．油田SCADA系统承压设备
8．试验台包括火箭燃油压力
9．氧压测量（316L SS）
10．氢燃料（316L）
四、25℃（77℉）的性能：
精度 <±0.25%BFSL
<±0.5% BFSL for 7500 和 10000 PSI
稳定性（一年） ±0.25%FS，typ
压力限制 2倍标称压力
破坏压力 5倍标称压力或20000PSI（取其数值较小者）
使用寿命 >100万次满压测量
精度包括：非线性、迟滞、和非重复性
五、电气参数：
输出信号 4-20mA 1-5VDC,1-6VDC 0-50mV 0.5-4.5V 比例
供电电源 10-28VDC 10-28VDC 5VDC,typ 5VDC reg
输出阻抗 〉10K Ohms 〈100 Ohs,否minal 1100 Ohms,否minal〈100 Ohms,否minal
耗电量 20mA typ 5mA typical 〈5mA 5mA typical
频带宽 （-3Db）:DC to 250HZ （-3Db）:DC to 1kHZ （-3Db）:DC to 5kHZ （-3Db）:DC to 1kHZ
输出讯噪 - <2mV RMS - <2mV RMS
零点偏差 <±1%of FS <±1%of FS <±2%of FS <±1%of FS
满量程偏差 <±2%of FS <±1.5%of FS <±2%of FS <±1.5%of FS
输出负载 0-800 Ohms@10-28VDC 10k Ohms, Min >1M Ohms 10k Ohms, Min
反向保护 Yes Yes - Yes
六、环境：
温度
操作 -40至85℃（-40到185℉）
储存 -40至100℃（-40到212℉）
热量限制
温度补偿 0至55℃（30到130℉）
补偿后零点误差 〈±1.5%of FS
补偿后满量程误差 〈±1.5%of FS
其它
冲击 100G，11msec,1/2 sine
震动 10G peak,20到2000HZ
EMI/RFI保护 是
防护等级 IP-66 (IP-67 optional)
类似或可替代产品：
-AST43LP –低压非易燃压力传感器
-AST4400 –本安型压力传感器
订购信息
AST4300 A 00500 P 4 L 1 000 SS PSIG 测量范围 压力范围代码 BARG 测量范围 压力范围代码
-14.7 至 25** V0025** -1 至 2** V0002**
0-25 00025 0-2 00002
0-50 00050 0-5 00005
0-100 00100 0-10 00010
0-200 00200 0-20 00020
0-250 00250 0-50 00050
0-300 00300 0-100 00100
0-500 00500 0-250 00250
0-1,000 01000 0-350 00350
0-1,500 01500 0-500 00500
0-2,500 02500 0-700 00700
0-3,000 03000
0-5,000 05000
0-7,500 7500
0-10,000 10000
典型的范围。所有可用的范围包括 0-25 PSI 和 0-10,000 PSI。
**复方范围至 -14.7 至 500 PSI 的提供。请谘询供货厂家。
系列型号
过程连接
A=1/4" NPT 外牙
B=1/8" NPT 外牙**
C=1/4" BSPP 外牙
I=1/4" NPT 内牙
P=1/2" NPT 外牙
压力范围
5位数代码压力范围
压力单位
B= BAR K= kg/cm2 P= PSI
输出
1= 0.5-4.5V 比例 6= 1-6V
3= 1-5V A= 10mV/V
4= 4-20mA (2 线回路供电)
电力
I= DIN 43650A (外牙已包括)
L= 导线管配件, 电缆 2 ft. (0.6m)
M= 导线管配件, 电缆 4 ft. (1.2m)
N= 导线管配件, 电缆 6 ft. (1.8m)
P= 导线管配件, 电缆 10 ft. (3.0m)
材质选择
0= 17-4PH 1= 316L 2= Inconel 718*
选项
000= 没有特定的选项
独立密封 （如果您需要CSA独立密封，请加上 SS）
*向供货厂家谘询可用性。
** 不适用於 50PSI 或在 316L
