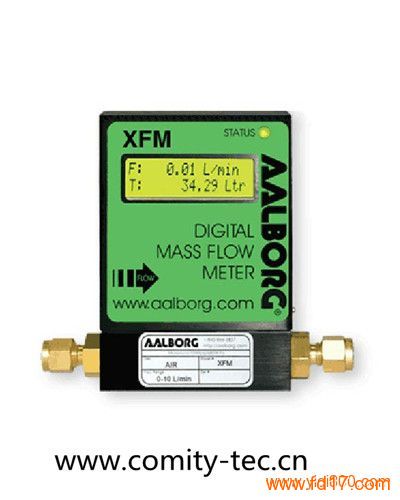

产品名称：气体流量计
简介内容：北京卡米特测控技术有限公司成立于2002年。专业致力于高品质测控仪器仪表及装置的开发、维修及销售的高新技术企业，具有自营进出口权。主要产品有气体质量流量计/控制器、涡街流量计、浮子流量计、微小流量计，广泛应用于大学实验室、科研院所、计量院所、大气环境、生物制药、机械电子等行业。
详细资料
一、设计特点：
支持23种工程单位（含用户定义）
最多可存储10种气体标定数据
可编程累积器显示气体总量
气体流量上下线报警
两种用户可编程SPDT继电器与机电套锁选项
可选0-5VDC和4-20mA输出
最多可达32种气体的内部转换程序
可选Profibus DP接口（无LCD）与I&M的功能
自动零点调零（通过数字接口或本地按钮）
自诊断测试
当地2×16数字LCD背光可调显示
二、操作原理：
被测气体被分成两个层流区，一个通过主流量管道，另一个通过毛细管。独特的设计确保两个管路里的流量比是恒定的。工作时，毛细管上两个精确的温度感应绕组被加热，当有流量时，被加热的气体从上游到下游流动，在两个感应绕组之间产生了温差，温差与电阻的变化成比例关系。测量绕组的电阻值与瞬时流量成线性比例关系，根据被测气体的流量输出电压或电流信号。此外，XFM质量流量计集成了一个精密模拟单片机（MCU ARM7TDMI）和非易失性存储器，可存储所有硬件具体变量和多达10种不同的校准表。
三、技术参数：
流体介质：注意，XFM质量流量计只能测量清洁的气体，切勿试图用任何一款XFM产品测量液体流量。
校准：标况14.7psia（101.4kpa），70℉（21.1摄氏度）
环境（IEC664）：安装等级Ⅱ，污染等级Ⅱ
精度：±1%满里程，在校准温度和压力下
重复性：±0.25%满里程
温度系数：0.15%满里程/摄氏度或更好
最大气体压力：500psig（3447kpa g）
最大压损：0.18PSID（10L/min）.4psi（50L/min）
气体和周围温度：32℉-122℉（0℃-50℃），14℉-122℉（-10℃-50℃），干燥气体
气体相对湿度：高达70%
泄漏率：氦气泄漏率1×10-9sml/s
方位灵敏度：水平到垂直旋转低于15度
输出信号：线性0-5Vdc（3000ohms最小负载阻抗）；线性4-20mA（500ohms最大回路电阻）
最大噪声20mV峰峰值（0-5VDC输出）
连接：XFM17和37：1/4＂卡套连接，可选6mm，1/4＂VCR，3/8＂或1/8＂卡套
XFM47：3/8＂卡套连接
传感器输入电源：11...26VDC，100mV最大峰峰输出噪声
功耗：+12Vdc（最大200mA）；+24Vdc（最大100mA）
电路板内置极性保护，300ma自动恢复保险丝保护电源过载输入
注意：AALBORG公司不能保证在测量不同介质时流量计各部件的防腐蚀性。客户须根据各型号的接液材质，为特殊气体选择合适的型号
显示：可选本地2×16字符背光可调LCD（两行文本）
CE认证：89/336/EEC EMC认证.排放标准：EN55011:1991，Group1,Class A
抗干扰标准：EN55082-1:1992.
