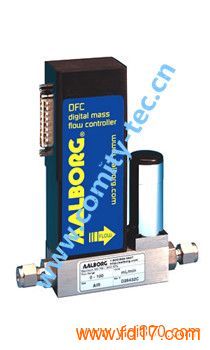

产品名称：数字质量流量控制器DFC

产品特点：数字质量流量控制器DFC，通过每个通道的气体百分比，Aalborg免费的软件控制多达8种气体混合物，通过改变气体混合物的设定点设置，混合物的流量可以在容许范围内递增或递减（基于混合气体系统中所有DFC控制器满量程）。软件会根据设定量对每台设备自动调整设定点。DFC的自动调整功能允许在实际的操作条件下自动优化控制气体。在自动调整过程中，自动调整PID值以达到优化目的。

详细资料：

一、概述：

数字质量流量控制器DFC是带有数字信号处理的可编程质量流量控制器。

基于微处理技术的数字流量控制器，可以通过RS-485（可选RS-232）接口与计算机连接，进行编程、记录和分析各种气体的流量。

该控制器可以通过编程实现多种功能：设定控制值、流量累积、停止累积、读累积值、按预设的流量启动累积，按预设总量停止累积、自动零点调整等。

二、设计特性：

同时输出数字和模拟信号

可编程流量配置

最多可以连接256台设备

最多可存储10种气体标定数据

累计显示气体总量

气体流量上下限报警

最多可达256种气体转换系数

自动优化控制

自诊断检测

三、操作原理：

被测气体分成两个层流区，一个通过主流量管道，另一个通过毛细管。独特的设计确保两个管路里的流体都是层流状态，因此两个管路的流量比是恒定的。工作时，毛细管上两个精确的温度感应绕组被加热，当有流量时，被加热的气体从上游到下游流动，在两个感应绕组之间产生了误差，温差与电阻的变化成比例关系。

用惠斯顿电桥来测量温度感应绕组的温度变化差值。惠斯顿电桥的输出通过ADC（模数转换）转换成12位的数字信号。

微处理器和非易失性存储器存储了所有的标定数据，直接控制操作比例电磁阀。这个数字闭环控制系统不断的比较当前的流量值与设定值，如果与设定值偏高，通过调整阀门进行修正，PID算法运算实现高精确度的控制。根据被测气体的流量大小输出0-5VDC或者4-20mA信号。

四、技术参数：

产品名称：数字质量流量控制器DFC

精度：±1.0%满里程，在校准温度和压力下

校准：标况【14.7psia（101.4kpa），70℉（21.1℃）】

重复性：±0.25%满里程、

响应时间：设定点在满里程的20%-100%时，1.0-2.0秒内达到±2%精度

温度系数：0.05%满里程/℉或更好

压力系数：0.01%满里程/psi（0.07bar）或更好

推荐气体压力：25psig（1.73bars）

最大压差：DFC26和DFC36：50psig（3.4bars），DFC46:40psig（2.8bars）

气体和周围温度：32℉-122℉（0℃-50℃），14℉-122℉（-10℃-50℃），干燥气体
