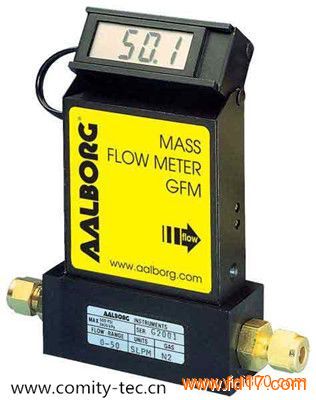

产品名称：美国aalborg质量流量计

产品型号：GFM

简介内容：我公司是美国Aalborg在中国地区的授权独家代理商，已建立AALBORG亚洲区技术服务中心，为AALBORG产品更好的服务用户奠定了坚实的基础。GFM系列质量流量计外壳坚固耐用，精确度高，是一款多功能且经济实用的流量测量产品。

详细资料：


一、概述：

GFM系列用于测量气体质量流量。本品外壳坚固耐用，精确度高，是一款多功能且经济实用的流量测量产品。

可选铝或不绣钢外壳，可选显示工程单位（标准）或百分比。

外形设计包括一个置于传感器顶部的LCD显示模块，这个显示可倾斜90度以上以方便读数。它用一个标准的插头与传感器连接，也可以分开独立安装。OEM的应用可提供无LCD显示产品。


二、设计特点：

坚固的金属结构

最大压力1000psig（70bar）

泄漏率1×10-9sml/s

经过NIST校准

嵌入可倾斜LCD显示仪

0-5VDC和4-20mA信号

回路保护

可作便携设备使用

工程单位或者百分比显示

累积器可选


三、操作原理：

被测气体分别流经两个层流区，一路通过主流量管道，另一路通过毛细测量管。两个管路的设计保证流体处于层流状态，因此两个管路流量比是恒定的。

两个精密的温度感应绕组在测量管上被加热，当有流量产生时，被加热的气体从上游带走热量到下游的感应绕组上。产生温差和感应圈电阻的变化是成比例的。

测量绕组的电阻值与瞬时流量成线性比例关系，采用惠斯顿电桥来检测测量绕组的电阻变化。

根据被测气体的质量流量，输出0...5VDC或者4...20mA信号。

经过两个层流区的气体混合后流过具体特定孔径的电磁比例阀，质量流量测量与电磁比例阀组成闭环的控制系统，使流量稳定在设定的流量值上。

在一定的范围内温度和压力的变化不会影响流量测量值。


四、技术参数：

精度：±1%满量程

校准：标况14.7psia（101.4kpa），70℉（21.1摄氏度）

重复性：±0.25%满里程、

响应时间：在满里程25-100%范围内，2秒内达到2%精度

温度系数：0.15%满里程/摄氏度

压力系数：0.01%满里程/psi（0.07bar）

气体和周围温度：32℉-122℉（0-50摄氏度），14℉-122℉（-10-50摄氏度），干燥气体

输出信号：线性0-5Vdc（3000ohms最小负载阻抗）；线性4-20mA（500ohms最大回路电阻）

传感器输入电源：通用+12...+26VDC，最大200mA

时间常数：800ms

气体压力：最大1000psig（70bars）GFM17/37/47推荐使用20psig（1.4bars）

500psig（34.5bars）GFM57/67/77推荐使用20psig（1.4bars）

方位灵敏度：水平到垂直旋转低于15度；标准校准是在水平位置

连接：GFM17和37：1/4＂卡套

GFM17可选6mm卡套，1/4＂VCR，3/8＂或1/8＂卡套

GFM47:3/8＂卡套

GFM57：3/8＂卡套

GFM67:1/2＂卡套

GFM77:3/4＂FNPT或3/4＂卡套

泄漏率：氦气泄漏率1×10-9sml/s
