微机屏显式钢绞线拉力试验机

放大图片	产品型号：	微机屏显式钢绞线拉力试验机
	产品品牌：
	当前价格：	面议
	最小起订：	不限台
	供货总量：	不限
	所在地：	山东济南市
	发布时间：	2013-12-09 13:45

	查看更多试验机供应信息

济南科盛试验设备有限公司

联系人：许诺女士((经理))

电话：0531-86113769

手机：18660422055

传真：0531-86113759

地址：山东省济南市顺河街银座晶都国际B座1906室

邮编：250000

网址：http://www.fd17.com/xunuo123/

E-mail：1945492490@qq.com

详细信息

一、简介
该系列微机屏显式钢绞线拉力试验机，主要用于预应力混凝土钢绞线的拉伸试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB/T5224-1995《预应力混凝土钢绞线》的要求。

二、方案描述
1、主机

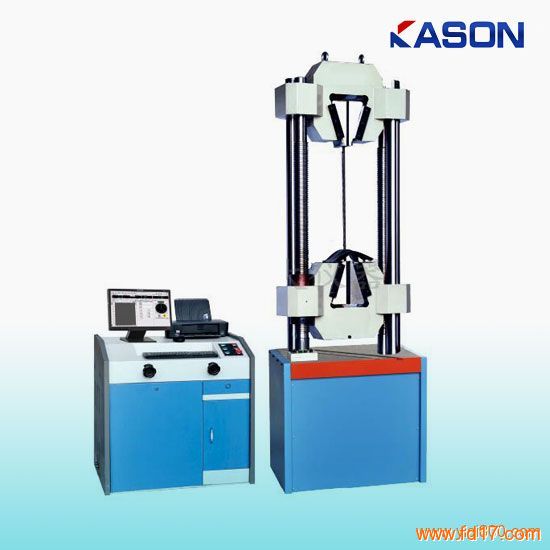

微机屏显式钢绞线拉力试验机由四立柱双丝杠油缸下置式主机及油源控制柜组成。拉伸空间位于主机上方，压缩、弯曲试验空间位于主机下方即中横梁和工作台之间。
2、传动系统
万能试验机的试验空间的调整通过中横梁移动来实现，中横梁升降采用链条传动。
3、钳口部分夹持特点
3.1特制超厚钳口座使钢绞线在拉伸时完全包含在钳口座体内从而保证钢绞线试样在中间断裂。
3.2特质高硬度（HRC68-70）加长钳口提高了夹持捻距和接触面积并采用液压自动夹紧，使试样夹持更牢靠不易打滑。
3.3在钳口座和钳口卡板之间增加了耐磨衬板，杜绝金属拉伸过程中氧化皮掉入致使钳口座斜面划伤报废的现象，使夹持过程更顺滑、夹持更牢靠。
4、安全保护装置
4.1当试验力超过每档最大试验力的2%-5%时，过载保护，停机。
4.2当活塞升起达到上极限位置时，行程保护，油泵电机停机。
4.3外围有安全防护网，防止试验过程中试样外冲。

三、技术参数

产品型号
LEW-500D
LEW-600D
LEW-1000D

最大试验力
500 kN
600 kN
1000 kN

结构形式
四立柱双丝杠油缸下置

试验机级别
1级/0.5级（选配）

试验力测量范围
2%-100%FS/0.4%-100%（选配）

试验力示值相对误差
优于示值的±1%

力分辨率
1/300000

变形测量装置
电子引伸计

引伸计标距
50mm

变形测量范围
0-15mm

变形有效测量范围
2%～100%FS

变形分辨率
最大变形的1/300000

变形示值相对误差
优于示值的±0.5%

位移测量装置
拉线式光电编码器

位移测量范围
0～250mm

位移示值相对误差
优于示值的±1%

位移分辨率
0.01mm

活塞最大移动速度
70mm／min

横梁调整速度
120mm／min

油缸活塞行程
250mm

最大拉伸空间
1000mm（可增大）
1000mm（可增大）
1000mm（可增大）

立柱间距
540 mm
650 mm

控制方式
手动加载

夹紧方式
液压自动夹紧

圆试样夹持直径
Φ13-φ40mm
φ13-φ40mm
φ14-φ45mm

钢绞线夹持直径
φ9.2-φ12.7mm，φ12.7-φ15.24mm

扁试样夹持厚度
0-35mm
0-40mm

上下压盘尺寸
204×204mm

外形尺寸
主机(mm)
700×600×2250
700×600×2250

800×650×2400

油源(mm)
960×630×900

整机重量
3000 kg
3000 kg
4500kg

供电电源
380V±10%/50Hz/三相五线制

专业生产值得信赖订购电话：18660422055 许经理在线QQ:1945492490
