产品型号： | 100吨/1000KN电液伺服钢绞线拉力试验机 |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2013-12-09 | |
 |
||
详细说明
一、简介

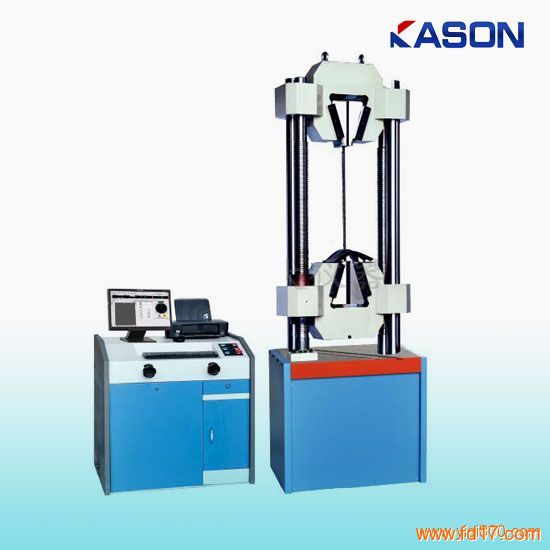

100吨/1000KN电液伺服钢绞线拉力试验机，主要用于预应力混凝土钢绞线的拉伸试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB/T5224-1995《预应力混凝土钢绞线》的要求。
二、方案描述
1主机
100吨/1000KN电液伺服钢绞线拉力试验机由四立柱双丝杠油缸下置式主机及油源控制柜组成。拉伸空间位于主机上方，压缩、弯曲试验空间位于主机下方即中横梁和工作台之间。
2传动系统
试验空间的调整通过中横梁移动来实现，中横梁升降采用链条传动。
3 控制方式
计算机全闭环控制（应力控制、应变控制、位移控制、金属拉伸控制、编程控制）方式和手动阀控制方式。
4 钳口部分夹持特点
4.1 特制超厚钳口座使钢绞线在拉伸时完全包含在钳口座体内从而保证钢绞线试样在中间断裂。
4.2 特质高硬度（HRC68-70）加长钳口提高了夹持捻距和接触面积并采用液压自动夹紧，使试样夹持更牢靠不易打滑。
4.3 在钳口座和钳口卡板之间增加了耐磨衬板，杜绝金属拉伸过程中氧化皮掉入致使钳口座斜面划伤报废的现象，使夹持过程更顺滑、夹持更牢靠。
5屏幕显示及软件系统
5.1 根据客户实际需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示、分析和打印；
5.2 100吨/1000KN电液伺服钢绞线拉力试验机可以按GB/T5224-1995《预应力混凝土钢绞线》的要求完成试验的数据处理；
5.3 具有等速应力、等速应变、等速位移、拉伸控制、程序编辑器多种控制模式，各种控制模式在试验过程中可任意平滑切换并保持；
5.4 可根据要求打印不同内容的报告和曲线；
5.5 系统控制参数可以自动标定；
5.6 该套控制软件现在已经集成了100多种国家标准或试验方法，这么多国标可以满足客户的多方面试验的需要，试验报告方法可以根据客户的需随时进行定制和更新，这样可以为客户带来极大的使用方便；
5.7 100吨/1000KN电液伺服钢绞线拉力试验机可对历史试验数据进行数据库查询，只需输入一定的条件，可以把试验数据立即找到；
可对一批同类试件进行汇总分析，对测控数据进行对比并计算平均值，可以对试件进行成批汇总打印；
5.8 试验数据以数据库化管理，可以使用ACCESS、Excel进行试验数据库通讯。具有网络传输功能。提供多种报表打印格式，用户可根据需要编辑任何格式的报表（批量处理、控制编程器、MaxDoc报表处理器、MaxXls报表处理器等）；
6安全保护装置
6.1 当试验力超过每档最大试验力的2%-5%时，过载保护，停机。
6.2 当活塞升起达到上极限位置时，行程保护，油泵电机停机。
6.3 100吨/1000KN电液伺服钢绞线拉力试验机外围有安全防护网，防止试验过程中试样外冲
三、技术参数
产品型号
LEW-500D
LEW-600D
LEW-1000D
最大试验力
500 kN/50吨
600 kN/60吨
1000 kN/100吨
结构形式
四立柱双丝杠油缸下置
试验机级别
1级/0.5级（选配）
试验力测量范围
2%-100%FS/0.4%-100%（选配）
试验力示值相对误差
优于示值的±1%
力分辨率
1/300000
变形测量装置
电子引伸计
引伸计标距
50mm
变形测量范围
0-15mm
变形有效测量范围
2%～100%FS
变形分辨率
最大变形的1/300000
变形示值相对误差
优于示值的±0.5%
位移测量装置
拉线式光电编码器
位移测量范围
0～250mm
位移示值相对误差
优于示值的±1%
位移分辨率
0.01mm
活塞最大移动速度
70mm／min
横梁调整速度
120mm／min
油缸活塞行程
250mm
最大拉伸空间
1000mm（可增大）
1000mm（可增大）
1000mm（可增大）
立柱间距
540 mm
650 mm
控制方式
计算机三闭环控制和编程控制
等速应力控制范围
2～60Mpa
应力速率相对误差
优于设定值的≤±5%
等速应变控制范围
0.00025/s～0.0025/s
应变速率相对误差
优于设定值的≤±5%
等速位移控制范围
0.2～70mm/min
位移速度相对误差
优于设定值的≤±5%
夹紧方式
液压自动夹紧
圆试样夹持直径
Φ13-φ40mm
φ13-φ40mm
φ14-φ45mm
钢绞线夹持直径
φ9.2-φ12.7mm，φ12.7-φ15.24mm
扁试样夹持厚度
0-35mm
0-40mm
上下压盘尺寸
204×204mm
外形尺寸
主机(mm)
700×600×2250
700×600×2250
800×650×2400
油源(mm)
960×630×900
整机重量
3000 kg
3000 kg
4500kg
供电电源
380V±10%/50Hz/三相五线制
