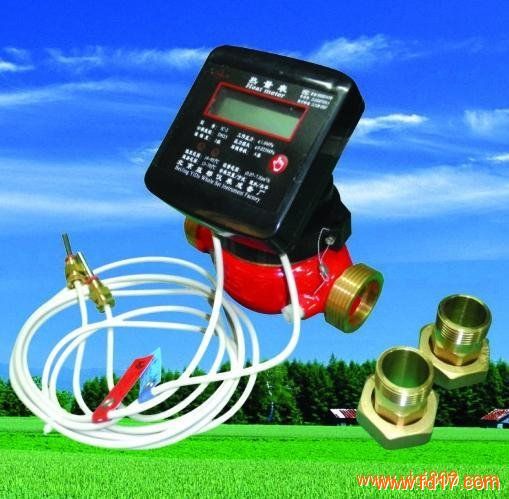

冷、热量表（多流）

放大图片	产品型号：	IC-2
	产品品牌：	益都
	当前价格：	面议
	最小起订：	1
	供货总量：	1000
	所在地：	北京大兴区
	发布时间：	2016-11-02 10:08

	查看更多流量仪表供应信息

北京益都仪表成套厂

联系人：张女士女士((网络推广))

电话：010-67805059

手机：13581724520

传真：010-67880119

地址：经济技术开发区兴盛街19号

邮编：100176

网址：http://www.fd17.com/bjydyb2001/

E-mail：bjydyb123@163.com

详细信息

一、外形尺寸，连接尺寸（水平安装）
型号
Model 公称口径
The nominal diameter
外形尺寸Shape dimension 接口尺寸
Interface dimension 连接管尺寸
Connecting pipe size
长L 宽B 高H 接口螺纹
Interface thread 螺纹长度
Thread lengths 接管管长度
Over　the length 螺纹长度
Thread lengths 螺纹
Threaded
IC-2型 15 110 78 156 G1 3/4B 10 45 14 R1/2
IC-2型 20 130 78 156 G1B 12 50 16 R3/4
IC-2型 25 130 87 156 G1 1/4B 12 58 18 Ｒ1
IC-2型 32 200 100 170 G1 1/24B 12 58 18 R1 1/2
IC-2型 40 200 112 180 G1 2B 16 65 20 R1 3/4
IC-2型 50 245 124 190 G2 1/2B 16 65 20 R2
二、技术参数Technigue Parameter
公称口径DN（mm） 15 20 25 32
流量计Flowmeter 最大流量The maximum flow Qs(m3/h) 3 5 7 12
公称流量The nominal flow Qn(m3/h) 1.5 2.5 3.5 6
最小流量The minimum flow Qi(m3/h) 0.03 0.05 0.07 0.12
工作方式Work 韦根或电感无磁信号采集We collected without magnetic signals or inductance
最高使用温度The highest temperature 95℃
最大工作压力The maximum working pressure 1.6Mpa;
压力损失The pressure loss ＜0.025Mpa
准确度等级Accuracy level 2级 3级
温度传感器
temperature sensor 传感器类型Type of sensor PT1000
安装方式Installation 直插straight cutting
温度测量范围Temperature measurement range 0-105℃
导线长度Wire length 1.5米（可根据用户需求定做According to customer′s requirement）
积分计算仪
Integral calculation instrument 温度计量范围Temperature measurement range 0-105℃
最大温差Maximum temperature 90℃
最小温差The minimum temperature 3℃
温度分辩率Temperature resolution 0.01℃
其它Other 工作环境温度Work environment tinperature +5℃-55℃
电源工作寿命Power working life ≥6年
安装位置Installation position 进水或回水管道Water of wate plpe
安装方式Installation 水平安装或垂直安装（立式）Installed horizontally or vertically (vertical)
防护等级 Protection grade IP54
三、工作原理Work Pricipal
集中供暖冷热两用热量表是一个由流量计传感器、配对温度传感器、计算器组成的组合式仪表。流量传感器将叶轮动信号转换成电脉信号，计算机通过记录脉冲数实现对流过的高温水进行累计测量；通过积分仪系统配对的温度传感器测量进水、回水的温度，经A/D转换后传送给计算器。计算器根据系统入口和出处的温度计算热焓差、水的质量流量及水流经的时间，可计算出采暖系统实际消耗的热量。
