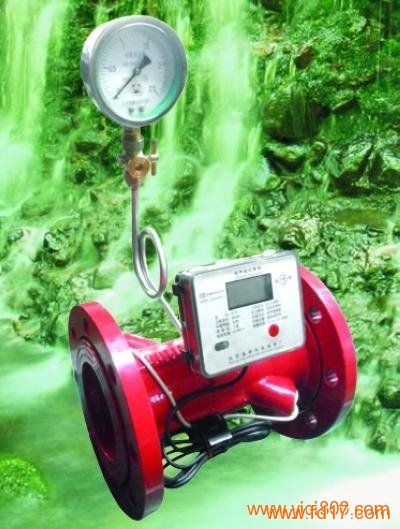

产品型号： | IC-3 |
| 产品品牌： | 益都 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 大兴区 | |
| 发布日期： | 2016-11-02 | |
 |
||
详细说明
一、产品特点
●利用超声波信号时差法为原理，实现高精度测量；
●完全不受介质中杂质、化学物质和磁性材料影响；
●测量机构无运动部件，永不磨损；
●水平、垂直、倾斜或在供回水任意安装，且无直管段要求；
●极小的压力损失；
●直通式超声波通道，信号不受干扰；
●超声波通道中无反射面，真正水流无阴挡；
●管道振动不影响计量；
●积分仪外挂式结构，满足所有安装要求。
二、基本功能
●热量表计量显示；
●供/回水温度，温差测量及显示；
●累积流量计及显示；
●流量测量显示；
●运行时间显示。
三、主要参数
●准确度等级；2级/3级；
●压力损失：＜2.5mkPa/a
●热（冷）耗计算：从0.25K开始；
●温度范围：4-95℃
●温差范围：3-70℃
●温度分辨率：0.01℃
●环境温度：A类
●电池寿命：6年以上
●安装方式：水平或垂直安装
●热（冷）载体：水
●温度传感器：PT1000铂电阻；
●显示器，8位LCD
四、技术参数
名称Name 型号Style 技术参数
Technique parameter 公称通径(mm) DN
（mm） 15 20 25 32 40
超声波热量表Uitrasonic heat meter
IC-3型
IC-3 工作电源Working power 3.6V/2.4Ah锂电池 3.6V/2.4Ah Li battery
静态电流Quiescent current A ≤10
工作电流Working current U ≤40
电池使用寿命Battery life 年
Years ≥6
准确度等级
Accuracy class 2级/3级 2grade/3grade
压力损失
Pressure loss ≤0.025Mpa(常用流量
Common use current)
工作压力
Working pressure Mpa ≤1.6
冷热适用范围Apply extension in temperature 冷、热两用Cold、heat two use
防护等级Protection class IP65
允许温度范围
Permit temperature range ℃ 4~95
允许温度差范围Permit temperature different range ℃ 3-70
最大流量
Maximum flow-rate Qmax m3/h 3.0 5.0 7.0 12.0 20.0
常用流量
the permanent flow-rate On m3/h 1.5 2.5 3.5 6.0 10.0
最小流量
minimum flow-rate Qmin m3/h 0.03 0.05 0.07 0.12 0.2
环境温度
Circumstanec temperature ℃ -25-+55
环境等
Circumstance grade A类Agrade
安装位置Fix location 进水、回水两用In water back water,two use
