产品型号： | IC-2 |
| 产品品牌： | 益都 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 大兴区 | |
| 发布日期： | 2016-11-02 | |
 |
||
详细说明
一、安装说明

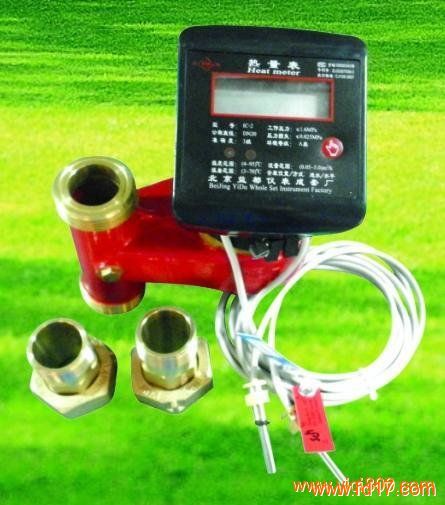

立式热量表可垂直安装在供热管道上，分为上进下进上出两种安装方式，解决了水平安装位置的局限性。
二、外形尺寸，连接尺寸（垂直安装）
型号
Model 公称口径
The nominal diameter
外形尺寸Shape dimension 接口尺寸
Interface dimension 连接管尺寸
Connecting pipe size
长L 宽B 高H 接口螺纹
Interface thread 螺纹长度
Thread lengths 接管管长度
Over the length 螺纹长度
Thread lengths 螺纹
Threaded
IC-2型 15 133 100 180 G1 3/4B 10 45 14 R1/2
IC-2型 20 137 100 180 G1B 12 50 16 R3/4
IC-2型 25 166 108 190 G1 1/4B 12 58 18 Ｒ1
