沥青混合料劈裂试验仪的工作原理介绍

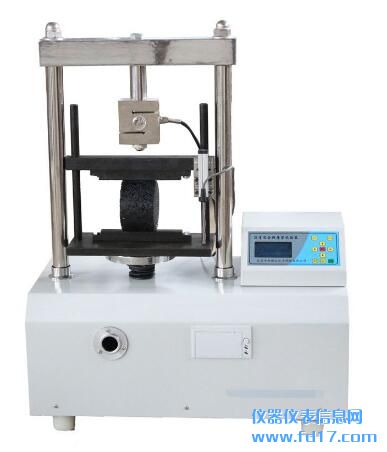

沥青混合料劈裂试验仪是专业沥青检测仪器，用于测定沥青混合料在规定温度和加载速率时劈裂破坏或处于弹性阶段的力学性质，铃原爱蜜莉

亦可供沥青路面结构设计选择沥青混合料力学设计参数及评价沥青混合料低温抗裂性能时使用。

技术指标：

1、上升速率：（50±5）mm/min

2、压条直径：（101.6±0.2）mm（152.4±0.2）mm

3、最大压力：50KN精度1％

4、位移测量范围：0-15mm分辨率：0.01mm精度±0.1mm

5、外形尺寸:650x480x900mm

6、环境温度：≤30℃

7、相对湿度：≤85%

8、整机功耗：750W

9、仪器净重：100kg

10、电源电压：220v

沥青混合料劈裂试验仪工作原理：

试验温度与加载速率可由当地气候条件根据试验目的或有关规定选用，但试验温度不得高于30℃，如无特殊规定，宜采用试验温度15℃±0.5℃,加载速率为50mm/min。

当用于评价沥青混合料低温抗裂性能时，宜采用试验温度-10℃±0.5℃及加载速率1mm/min。

本方法测定时采用沥青混合料的泊松比μ值如表1所示，一旬是多久其它试验温度的μ值由内插法决定。本方法也可由试验实测的垂直变形及水平变形计算实际的μ值，但计算的μ值必须在0.2~0.5范围内。

试验温度（℃）≤1015202530泊松比μ值0.250.300.350.400.45本方法采用的圆柱体试件应符合下列要求：

最大粒径不超过26.5mm（圆孔筛30mm）时，铃原爱蜜莉用马歇尔标准击实法成型的直径为φ101.6mm±0.25mm试件，高为63.5mm±1.3mm。

从轮碾机成型的板块试件或道路现场钻取直径φ100mm±2mm或φ150mm±2.5mm，高为40mm±5mm的圆柱体试件。

本文地址：http://www.fd17.com/tech/19042.html
