全自动直流发生器原理及特点详情
www.fd17.com  2020-03-26 11:05

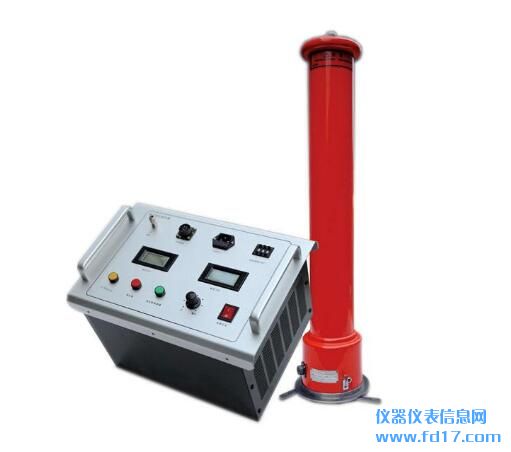

  便携式直流高压发生器,是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验,是新世纪最理想的换代产品。

全自动直流发生器原理及特点详情


  采用高频倍压电路,率先应用PWM高频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式,并能承受额定电压放电而不损坏。

  产品特点

  1、体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全,便于野外使用,是新世纪最理想的可靠产品。

  2、采用先进技术、工艺制造,率先应用PWM高频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件,利用高频技术提高频率,频率高达100kHz,从而使输出高压稳定度更高,波纹系数更小。

  3、按免维修设计,主要部件均选用美、德、日等国进口先进技术的元器件,经久耐用,不怕连续对地直接短路放电。

  4、精度高、测量准确。电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为0.1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。

  5、电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高,并设计有粗调和细调功能。电压调节精度优于0.1%,电压、电流测量误差小于1.0%,脉动因数优于0.5%。

  6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保钋嵛⒌幕抑讣淄激、特有断线保等各种保功能。自动保电路功能强,保完善可靠,使操作安全,各种技术指标均优于行业标准及优于同类产品。

  7、增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uA时、就打开0.75的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将升压的旋钮回到零位上,同时将细调电压旋钮回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它的试验。

  8、方便的过电压整定设置功能,采用了电脑数字整定,只要将整定键和设置键同时按下,就能将整定电压值直观显示,使你操作更随意,显示数值单位为kV。本机具有时间显示设定功能。发电机电源强制启动功能

  9、倍压筒可分节结构,现场使用,灵活方便,蔡文姬出装一机多用,经济实惠。

  10、底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。

  电气工作原理框图


  使用前准备

  ⑴ 直流发生器在使用前应检查其完好性,联接电缆线不应有断路和短路,设备无破裂等损坏。

  ⑵ 将机箱、倍压筒放置到合适的安全的位置,分别联接好电源线、电缆线和接地线。保接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联使用,以免击穿时地电位抬高形成反击,损坏仪器。(见图6)


  ⑶ 检查电源开关是否在关断的位置上,并检查调压电位器应在零位上,过电压保钋嵛⒌幕抑讣淄激整定拨盘开关设置在适当的位置上,一般为1.10~1.20倍测试电压值。

  2、空载升压验证过电压保整定值

  ⑴ 请认准电源是单相交流220V,50Hz.接通电源开关,此时绿灯亮,表示电源接通。

  ⑵ 按红色按钮,则红灯亮,表示高压接通。

  ⑶ 顺时针方向平缓调节调压电位器粗调和细调,输出端即从零开始升压。升到所需的电压后,按规定时间记录电流表读数,并检查控制箱及输出电缆有无异常现象及声响。必要时用外接高压分压器校准控制箱上的直流高压指示。

  ⑷ 降压,将调压电位器回零后,随后按绿色按钮,切断高压并关闭电源开关。

  3、对试品进行泄漏及直流耐压试验

  ⑴ 在做负载试验前,将高压屏蔽微安表安装到高压倍压筒上的高压输出端上,并将配套的专用屏蔽线分别接到微安表上和被试品上(详细请见高压屏蔽微安表使用说明书)。

  ⑵ 检查仪器、放电棒、倍压筒、试品联接线、接地线是否正确,接地线联接是否可靠,检查高压安全距离是否符合要求,方可开始进行试品的高压试验。

  ⑶ 检查确认仪器等无异常情况后,接通单相交流220V电源开关,此时绿灯亮,表示电源接通。可开始进行试品的直流泄漏和直流耐压试验。

  ⑷ 按红色按钮,则红灯亮,表示高压接通,待升高压。

  ⑸ 顺时针方向平缓调节调压电位器粗调和细调,输出端即从零开始升压。升压速度以每秒3-5kV上升试验电压为宜。对于大电容试品升压时更要缓慢升压,否则可能导致电压过冲,还需监视电流表充电电流不超过直流发生器的最大充电电流。当升到所需的电压或电流后,按规定时间记录电流表及电压表的读数。

  ⑹ 试验完毕后,降压,将调压电位器粗调和细调回零后,随后按绿色按钮,切断高压并关闭电源开关。

  ⑺ 试验完毕后,应用放电棒对试品进行多次放电,放电后方可靠近试品和拆线工作(放电请详细见放电棒使用说明书)。

  对小电容试品如氧化锌避雷器、磁吹避雷器等先用粗调升到所需电压(电流)的90%,再用细调电位器缓缓升压到所需的电压(电流)值,然后从数显表上读出电压(电流)数值。如需对氧化锌避雷器进行75%VDC-1mA的测量时,应先升到电流到1mA时电压值停止(这时可记录电压、电流值),然后按下黄色按钮,电压即降到原来的75%,并保持此状态。此时可读取微安表数值及电压值。测量完毕后,调压电位器逆时针回到零位,按下绿色按钮,需再次升压时按红色按钮即可。

  对大电容试品时,升压应更要缓慢,并需要监视电流表充电电流不超过发生器的最大充电电流,一定要放慢升压速度,避免充电电流过大。试验完毕后,将电压调节电位器逆时针回到零位上,随后按绿色按钮,切断高压。此时注意电压表上的电压降到15kV左右,方可用放电棒进行多次放电,确保安全。
