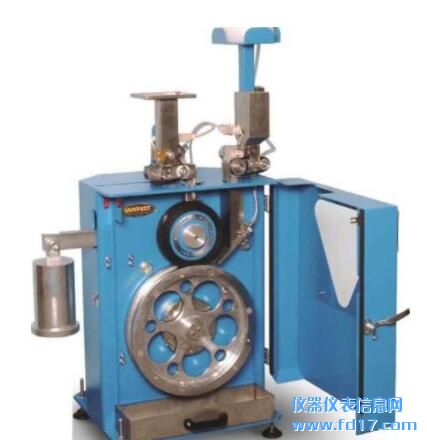

集料加速磨光机技术特点与操作介绍

集料加速磨光机根据国家行业标准（JTJ058-2000）中（T0334-1994）细集料砂当量试验规程要求设计的产品,适用于沥青混合料及水泥混凝土,用天然砂,人工砂,石屑,其集料zui大粒径不超过4.75mm,测定细集料中所含的粘性土或杂质的含量,以评定集料的洁净程度,砂当量用SE表示。

集料加速磨光机技术参数

1、道路轮转速：320±5r/min，

2、一次评定四种试样，

3、预设转数计数器。

4、电源：工作电压 380V±10%三相（星形），电流不大于20A

5、重量：220KG

6、外形尺寸：800x800x1200mm

7、功率：6KW

8、环境温度： ≤35℃。

9、相对湿度： ≤85%

集料加速磨光机结构特点

1、传动机构----包括电机，同步齿轮，橡胶轮总成等，用于传递动力，改变速比。

2、道路轮装置---用于安装试件14块

3、溜砂，溜砂装置---储砂斗，支架和溜槽，用于存储磨料和控制溜砂，溜水量。

4、配重装置---杠杆、配重及护罩等，斯特凡妮·宙赫尔用于保证对道路轮的规定压力，

5、试模---用于制作石料试件。

集料加速磨光机操作规程

1.加速磨光机操试验前准备

a、实验前应按JTJ058-94附录A对摆式仪进行检查标定（详见摆式仪操作规程）。

b、将试模拼装并涂上肥皂水（或脱模剂）后烘干。

c、将庥料过筛，取10—15mm的颗粒料用水洗净后置于温度为110±5°C的烘箱中烘干。

d、将砂置烘箱中烘干。

e、配填入料：将固化剂与环氧树脂按质量比例1:4—1:5拌和均匀， 然后再将此项此粘结剂与干砂按质量比1:4—1:4.5拌和均匀后即成填料。一般一个粒料试模中填料量约为环氧树脂9.6g，固化剂2.4ml及干砂48g。

2.加速磨光机试件制备

a、排料：将备好的集料颗粒排列于试模中，并尽量排列紧密。需要时小料径的石料也可以进行磨光试验，但粒径应大于5mm。

b、吹砂：用小勺将干砂填入以排妥的粒料间隙中，并用洗耳球先轻轻吹动干砂，重庆科技学院信息门户使之填充密实。然后再吹去多余的砂，使砂与试模中台阶齐平。将试模与干砂一起置于温度为40°C的烘箱中预热。

c、制作：取出烘箱中吹好砂的试模，将环氧树脂填入试模中，并尽量使之填充密实，然后，用油灰刀刮时多余的填料，重庆科技学院信息门户并使之与试模口齐平。

以上内容由维库仪器仪表网小编为您整理，祝您工作学习愉快!

本文地址：http://www.fd17.com/tech/14606.html
