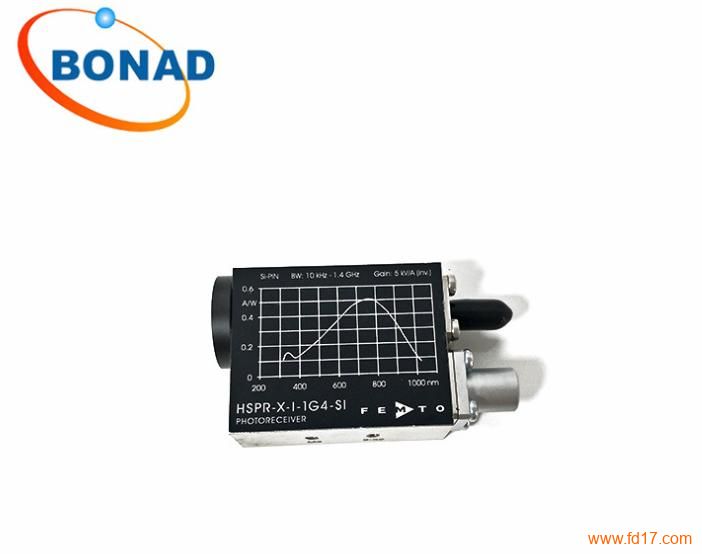

HSPR-X-I-1G4-SI固定增益光信号接收器

放大图片	产品型号：	HSPR-X-I-1G4-SI
	产品品牌：	德国FEMTO
	当前价格：	面议
	最小起订：	不限
	供货总量：	不限
	所在地：	广东深圳市
	发布时间：	2022-10-26 15:58

	查看更多其它专用仪器供应信息

深圳市博纳德精密仪器有限公司

联系人：赵先生先生((销售经理))

电话：0755-23721200

手机：13714166576

传真：0755-23721200

地址：深圳市宝安区45区鸿都商务大厦C栋505室

邮编：518000

网址：http://www.fd17.com/lcqhc/

E-mail：bnd017@szbonad.com

详细信息

超快光接收器系列hspr-x和hsa-x-s

特征

Si-PIN和InGaAs-PIN光电二极管

波长范围为320至1700 nm

超宽带宽，从10 kHz到2 GHz

ZUI大转换增益4.75 x 103 V / W.

ZUI小NEP 11 pW /√Hz

GHZ技术

通过将zui先进的光电二极管与经过验证的出色的FEMTO GHz放大器技术相结合，我们设计了一系列具有卓越性能的新型光电接收器。 HSPR-X和HSA-X-S提供2 GHz的带宽上限，具有快速Si-PIN或InGaAs-PIN光电二极管，光谱范围分别为320至1000nm和900至1700nm。由于采用先进的放大器设计，最小NEP仅为11pW√Hz，互阻抗为5 x 103 V / A. 这允许以GHz速度测量μW范围内的光功率水平。

应用

光谱

快速脉冲和瞬态测量

光学触发

用于示波器和A / D转换器的光学前端（O / E转换器）

产品参数：

Model

HSA-X-S-1G4-SI

HSPR-X-I-1G4-SI

inverting

HSA-X-S-2G-IN

HSPR-X-I-2G-IN

inverting

Photodiode

Ø 0.4 mm Si-PIN

Ø 0.4 mm Si-PIN

Ø 0.1 mm InGaAs-PIN

Ø 0.1 mm InGaAs-PIN

Spectral Range

320 ... 1000 nm

320 ... 1000 nm

900 ... 1700 nm

900 ... 1700 nm

Bandwidth (−3 dB)

10 kHz ... 1.4 GHz

10 kHz ... 1.4 GHz

10 kHz ... 2 GHz

10 kHz ... 2 GHz

Rise/Fall Time

(10 % - 90 %)

250 ps

250 ps

180 ps

180 ps

Transimpedance Gain

5 x 103 V/A

5 x 103 V/A

inverting

5 x 103 V/A

5 x 103 V/A

inverting

Conversion Gain

2.55 x 103 V/W

(@ 760 nm)

2.55 x 103 V/W

(@ 760 nm)

4.75 x 103 V/W

(@ 1550 nm)

4.75 x 103 V/W

(@ 1550 nm)

NEP (@ 100 MHz)

32 pW/√Hz

(@ 760 nm)

19 pW/√Hz

(@ 760 nm)

16 pW/√Hz

(@ 1550 nm)

11 pW/√Hz

(@ 1550 nm)

Output VSWR

2.5 : 1

1.4 : 1

2.5 : 1

1.4 : 1

Maximum Output Voltage @ 50 Ω

1.9 VPP

2.0 VPP

1.9 VPP

2.0 VPP

Output Noise

3.6 mVRMS

2.5 mVRMS

3.6 mVRMS

2.5 mVRMS

Available Input Options

Free space (FS) or FC

Free space (FS) or FC

Free space (FS) or FC

Free space (FS) or FC
