产品型号： | HBPR系列 |
| 产品品牌： | 德国FEMTO | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2022-06-20 | |
 |
||
详细说明
特征
l 带宽高达500 MHz
l 共模YZ比（CMRR）
l 高达55 dB 低的噪声，NEP低至3.7 pW /√Hz
l Si和InGaAs模型可用于320至1700 nm的光谱范围
l 可切换的20 MHz低通滤波器可将宽带噪声降至很小
l 高达60,000 V / A的高增益，可两阶段切换
l 可切换输出耦合（AC / DC）
l 快速直流耦合监控器输出，
l 带宽为10 MHz
l 输入自由空间或光纤耦合
l 1.035“-40螺纹自由空间输入，与许多标准光学系统兼容
在高达500 MHz的DC范围内检测很小的光学差分信号
通过获取两个输入信号之间的差，可以YZ共模噪声，例如所用激光源的强度噪声。 这样，可以从信号测量路径中提取出很小的光信号，否则这些光信号将被掩埋在噪声中。

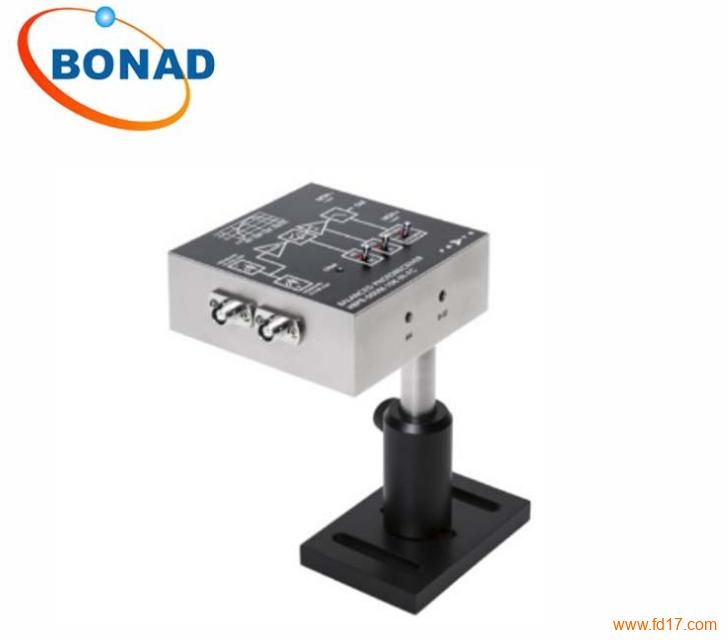

HBPR系列的光接收器/光检测器由两个反并联连接的光电二极管和随后的低噪声跨阻放大器组成。 光电二极管经过精心选择和成对匹配，以实现尽可能高的共模YZ比（CMRR）。 低输入噪声（NEP）和好的共模YZ为MHz范围内的平衡光接收器设定了标准，并实现了高灵敏度的信号检测。 即使在高重复率和快速变化的信号形状（例如在量子态层析成像中）的情况下，高带宽也可以准确检测激光脉冲。 由于具有其他功能，例如可切换的带宽限制（低通滤波器），独立的快速监控器输出，可调节的偏移量和可切换的AC / DC耦合，HBPR系列的光接收器是用途广泛的平衡光接收器。
兼容光学台（自由空间）和光纤
自由空间输入设计为带螺纹连接环（FST）的1.035“ -40螺纹法兰或无螺纹的25 mm圆形法兰（FS）。这两种类型均可与各种制造商的光学配件广泛兼容，例如 镜头，镜筒，笼式系统，光学适配器等。较大面积的检测器有助于在自由空间应用中进行光学聚焦，并在使用可选的可用光纤适配器时确保高且稳定的耦合效率。
带有Ø0.8毫米光电探测器的FST自由空间SI型号由于探测器表面大，可以很容易地转换为光纤连接（FC，FSMA），只需简单地拧紧PRA系列的可选光纤适配器即可。 对于探测器面积较小的型号（例如Ø0.4 / 0.3 mm），仅在有限的范围内建议使用光纤适配器，因为会发生耦合损耗和不稳定性。 如果将放在高精度光纤测量上，则使用带有固定光纤输入的HBPR FC模型通常会获得好的结果。 所有HBPR光接收器均配有UNC 8-32和M4螺纹孔，因此可以方便，稳定地集成到标准支架上的光学系统中。
应用领域
l 光谱学
l 相干外差检测
l 光学量子态的同态检测
l 光学相干断层扫描（OCT）
l 干涉测量
l 光延迟测量
l 示波器，
l 频谱分析仪，
l A / D转换器和锁定放大器的差分光学前端
