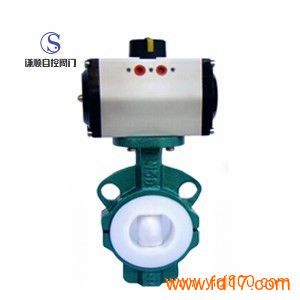

气动衬氟对夹蝶阀D671F46

产品型号: D671F46
产品品牌: 谦顺自控
当前价格: 460元/台
最小起订: 1台
供货总量: 10000
所 在 地: 浙江 温州市
发布时间: 2018-08-06 11:53
查看更多 阀/接头 供应信息
上海谦顺自控阀门有限公司
联系人:梁帅 先生((销售经理))
电话:0577-66988800
手机:18057726700
传真:0577-66988800
地址:浙江省温州市永嘉县瓯北镇五星工业区
邮编:325105
网址:http://www.fd17.com/zjqszk/
E-mail:18057726700@qq.com
详细信息
气动衬氟对夹蝶阀D671F46 用途

        全衬聚四氟乙烯(F4)和聚全氟乙丙烯(F46)氟塑料衬里阀,具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。


气动衬氟对夹蝶阀D671F46 概述

           气动衬氟对夹蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。气动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。



气动衬氟对夹蝶阀D671F46主要零部件材料

序号 零件名 灰铸铁 铸钢 不锈刚 超低碳不锈钢
Z C P R PL RL
1 上、下阀体、阀盖 A126C.135A A126 WCB A351 CF8 A351 CF8M A351 CF3 A351 CF3M
2 蝶板 A126 WCB A105 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
3 蝶板轴 A182 F6 A182 F6 A182 F304 A182 F316 A182 F304L A182 F316L
4 衬里层/阀座 PTFE(F4)、 FEP(F46) PFA(可溶性聚四氟乙烯)
5 O型圈 VITon (氟橡胶)
6 气缸 铝合金
气动衬氟对夹蝶阀D671F46结构特点

①体积小、重量轻、操作轻巧、便于安装、维修。
②密封性能优良可靠、零泄漏,使用寿命长。
③流量特性趋于直线,调节性能最优。
④结构简单,开关迅速,90°旋转启闭。
⑤可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
⑥可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
⑦更换零件衬里材质可适用于各种介质。

气动衬氟对夹蝶阀D671F46主要连接尺寸

公称通径(DN) L D D1 Z-Φd H H0 A B
50 43 165 125 4-18 63 315 180 65
65 46 185 145 4-18 70 330 180 65
80 46 200 160 8-18 83 390 245 72
100 52 220 180 8-18 105 431 245 72
125 56 250 210 8-18 115 455 245 72
150 56 285 240 8-22 137 626 355 93
200 60 340 295 8-22 164 720 350 93
250 68 395 350 12-22 206 800 550 350
300 78 445 400 12-22 230 860 600 350
350 78 505 460 16-22 248 883 600 350
400 102 565 515 16-26 289 972 600 350
450 114 615 565 20-26 320 1043 750 380
500 127 670 620 20-26 343 1098 750 380
600 154 780 725 20-30 413 1236 750 380
700 165 895 840 24-30 478 1431 750 380
800 190 1015 950 24-33 525 1488 750 380
