产品型号： | D641X |
| 产品品牌： | 谦顺自控 | |
| 产品价格： | 380元/台 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2018-08-04 | |
 |
||
详细说明

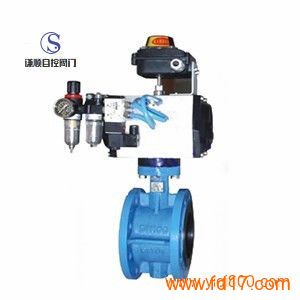

气动法兰蝶阀D641X用途及特点 ;
气动法兰蝶阀适用于温度≤90℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、；治金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
气动法兰蝶阀D641X主要零件的材料
零件名称 材料
阀体 球墨铸铁、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟乙烯
阀杆 2Cr13、不锈钢
填料 0型圈、柔性石墨
气动法兰蝶阀D641X采用标准 :
设 计 标 准：GB/T12238-1989；
lS0 10631-1994或BS EN593-1998
法兰连接尺寸 GB/T17241．6-1998：
IS0 7005-2或BSEN 1092-2002
结 构 长 度 : GB/T1 2221-1989：
lS0 5752-1988或BS EN558-1
压 力 试 验：GB/T13927-1 992；JB/T9092-1999；
lS0 5028-1993或BS 6755-l-1986
气动法兰蝶阀D641X密封材料
材料品种 氯丁橡胶 橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶
代号 ×或 0rJ XA或orJA XB或orJB xC、JC或0rF XD或orJD × E或orJE
耐最高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃
耐最低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃
适用工作温度 ≤65℃ ≤80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃
气动法兰蝶阀D641X其主要特点为：
1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点
气动法兰蝶阀D641X主要技术参数
公称通径 DNmm 50～2000
公称压力 PNMPa 0.6 1.O 1.6
试验压力 PsMPa 强度试验 0.9 1.5 2.4
密封试验 O.66 1.1 1.76
适用介质 空气、水、污水、蒸气、煤气、油品等
驱动形式 手动、蜗轮传动、气传动、电传动
气动法兰蝶阀D641X主要连接尺寸
公称通径
DN(mm) 尺寸 (mm)
L 1.0MPa 1.6MPa
D D1 Z-Φd D D1 Z-Φd
50 108 165 125 4-18 165 125 4-18
65 112 185 145 4-18 185 145 4-18
80 114 200 160 8-18 200 160 8-18
100 127 220 180 8-18 220 180 8-18
125 140 250 210 8-18 250 210 8-18
150 140 285 240 8-22 285 240 8-22
200 152 340 295 8-22 340 295 12-22
250 165 395 350 12-22 405 355 12-26
300 178 445 400 12-22 460 410 12-26
350 190 505 460 16-22 520 470 16-26
400 216 565 515 16-26 580 525 16-30
450 222 615 565 20-26 640 585 20-30
500 229 670 620 20-26 710 650 20-33
600 267 780 725 20-30 840 770 20-36
700 292 895 840 24-30 910 840 24-36
800 318 1015 950 24-33 1025 950 24-39
详细参数敬请来电咨询！
