数显单相交流电压表
产品概述

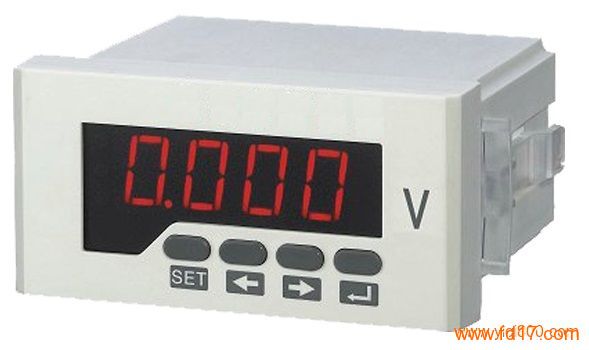

HD-AV数显单相交流电压表此产品适用于电力电网、自动化控制系统中对电流等电参量的测量，由数码管或者液晶显示。具有显示直观、精度高、性能稳定、隔离性强、抗振动等优点。可选配多种扩展功能，包括RS-485通讯，开关量输入、开关量输出和模拟量变送输出等，丰富的外形尺寸可方便地代替指针式仪表。
单相交流电压表性能特点
高精度测量单相交流电压
提供数码管显示，本地数据查询
电流变比可编程设置
支持RS-485通讯，Modbus-RTU协议
支持开关量输入、开头量输出、模拟量变送输出
辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V
多种外形选择，满足不同柜体电气回路的要求
技术参数
1. 测量精度：电流 0.5级
2. 信号输入：接线方式 单相
额定电压：AC57.7V,AC100V,AC220V,AC380V
过负载： 1.2倍（持续），2倍\\1秒（即时）
功耗： <1VA\\相
阻抗： <300千欧
频率： 45-65Hz或直流
. 辅助电源：工作范围 AC\\DC 80V-270V,AC220V,AC380V,AC100V，DC48V,DC24V
功耗： <4VA
4. 功能模块：通讯接口，1路RS-485通讯，Modbus-RTU协议
波特率： 1200-9600bps，默认2400bps
开关量输入：支持2路干接点输入
开关量输出：支持2路继电器输出，容量：AC250\\5A,DC30V5A
变送输出：支持1路模拟量输出：0\\4-20mA或0-5\\10V
5. 环境： 工作温度 -10-55
存储温度 -25-70
相对湿度 <93%，无腐蚀性气体场所
海拔 <2500m
6. 安全： 绝缘电阻 》100兆欧
交流耐压 AC2KV
7. 电磁兼容性能： 静电放电 4级
电快速瞬变脉冲群 4级
|
