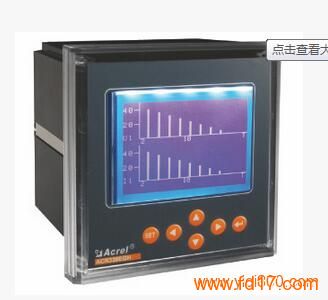

ACR320ELH多功能谐波仪表
ACR320ELH多功能谐波仪表是安科瑞电气股份有限公司自主研发生产的产品，该网络仪表针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它具有全面的三相交流电量测量、复费率电能计量、四象限电能计量、谐波分析、电网质量分析、遥信输入、遥控输出以及网络通讯等功能，其中ACR230ELH/ACR330ELH同时还具有电网波形实时跟踪显示和SOE事件记录功能，主要用于对电网供电质量的综合监控诊断及电能管理。
多功能网络仪表国外知名品牌有溯高美DIRIS A20，国内知名品牌有安科瑞ACR220ELH、ACR230ELH、ACR320ELH、ACR330ELH，江苏斯菲尔PD194-E4，珠海派诺PMAC503，深圳中电电力PMC-530A，美国电气控制QP650，华通测控PDM-803HE等。
LCD显示、全电参量测量(U、I、P、Q、PF、F、S);四象限电能计量、复费率电能统计;THDu，THDi、2-31次各次谐波分量;电压波峰系数、电话波形因子、电流K系数、电压与电流不平衡度计算;4DI+3DO(DO3做过压、欠压、过流、不平衡报警);RS485通讯接口、Modbus协议或DL/T645规约。
适用环境
工作温度：-10℃~+45℃
储存温度：-25℃~+70℃
相对湿度：≤95%不结露
海拔高度：≤2500m
电磁兼容
静电抗干扰实验 Ⅲ级(IEC61000-4-2)
辐射抗干扰试验 Ⅲ级(IEC61000-4-3)
电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)
浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)
射频传导干扰试验 Ⅲ级(IEC61000-4-6)
电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)
技术参数
网络
三相三线、三相四线
精度等级
电流、电压：0.2级，
功率、有功电能：0.5级，
频率：0.05Hz，
无功电能：1级
输入电流
额定值：AC1A、5A
过负荷： 1.2倍额定值(连续) ;10倍额定值/1秒
功耗：<0.2VA(每路)
输入电压
额定值：AC57.7V/100V、220V/380V(400V)
过负荷： 1.2倍额定值(连续) ;2倍额定值/1秒
功耗：<0.2VA(每路)
工作电源
工作范围 AC85-270V
频率45-65Hz
功耗≤6VA(点阵式液晶)
功耗≤4VA(字段式液晶)
工频耐压
2kV/1min交流有效值
开关量输入
4路干接点输入，内置+5V电源
开关量输出
输出方式：2或3路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
通讯
RS485接口
MODBUS-RTU协议
波特率38400、19200、9600、4800可设定
外形及安装尺寸(mm)
ACR220ELH的面框尺寸为96mm*96mm,开孔尺寸为88mm*88mm, 安装深度为85mm。LCD显示(字段式液晶)
ACR230ELH的面框尺寸为96mm*96mm,开孔尺寸为88mm*88mm, 安装深度为85mm。LCD显示(点阵式液晶)
ACR320ELH的面框尺寸为120mm*120mm,开孔尺寸为108mm*108mm, 安装深度为85mm。LCD显示(字段式液晶)
ACR330ELH的面框尺寸为120mm*120mm,开孔尺寸为108mm*108mm, 安装深度为85mm。LCD显示(点阵式液晶)
专利及著作权
ACR320ELH专利：电能质量分析仪表液晶显示面板--外观专利号200830060356.X
ACR320ELH著作权登记号：沪 DGY-2006-0044《ACR多电量测控管理模块软件V1.0》
范例
型 号：ACR220ELH
辅助电源：AC/DC220V
输入信号：380V 600A/5A 4DI/2DO
电 网：三相四线
通 讯：RS485/Modbus-RTU
型 号：ACR320ELH
辅助电源：AC/DC220V
输入信号：380V 800A/5A 4DI/3DO
电 网：三相四线
通 讯：RS485/Modbus-RTU
