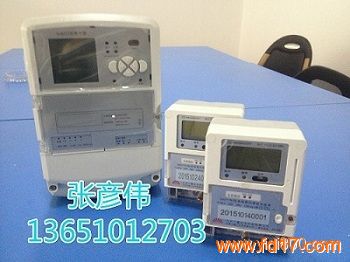

DDSZ-9791单相远程费控智能电表

放大图片	产品型号：	DDSz-9791
	产品品牌：	13651012703张经理
	当前价格：	1元/台
	最小起订：	1台
	供货总量：	1000
	所在地：	北京通州区
	发布时间：	2016-01-19 13:24

	查看更多电工仪表供应信息

北京三鑫亿安科技有限公司

联系人：郭鑫先生((销售代表))

电话：010-13651012703

手机：13811763835

传真：010-13651012703

地址：北京市中关村通州科技园15号院

邮编：101111

网址：http://www.fd17.com/caoyanlong/

E-mail：308277651@qq.com

详细信息

DDSZ-9791单相远程费控智能电表：张彦伟13651012703来电咨询吧。
新型单相远程费控智能电表的设计。 1系统功能设计 1.1总体结构基于RENESAS半导体的单片机R5F212B8SNFP(以下简称2B8)完成单相远程费控智能电表设计，其功能：648k字节Flash闪速存储器，3k字节内部RAM，45个可编程CMOS I/O口，可选择上拉电阻，2个专用输入口，6个位定时/计数器，5个外部中断，23个内部中断，4个软件中断，7级中断结构，3个全双工串行通信口，16位硬件乘法器，片内高低速振荡器及时钟电路，2种低功耗电工作方式。是一个比较适合于国网智能电表开发的高性价比单片机。该智能电能表功能设计主要包括9大模块：电压和电流检测，电能计量电路RN8209计量模块;64 K容量的串行存储24LC512存储模块;字符组合显示的HL9576液晶显示模块;内置温度补偿功能串行时钟RX8025T时钟模块;远程控制实现加密解密ESAM模块;红外IR无线通讯和RS485总线通讯电路模块;各种信息输出的输出电路模块;为各工作模块提供工作电源的电源模块;为各模块协调工件的主MCU 2B8控制模块。总体结构如图1所示。 1.2电能计量模块远程费控智能电表电能计量采用国产RN8209芯片，精度高、可靠性强。RN8209能够测量有功功率、无功功率、有功能量、无功能量，并能提供2路独立的有功功率和有效值、电压电流有效值、线频率、过零中断等，可以实现灵活的防窃电方案。支持全数字的增益、相位和Offset校正。有功、无功电能脉冲分别从PF、QF管脚输出。内部的电源监控电路可以保证上电和断电时芯片的可靠工作。提供串行SPI与MCU 2B8之间通讯。MCU可通过SPI口实时读取电表运行参数，在发生异常时，进行事件记录，等待远程主站系统的查询
