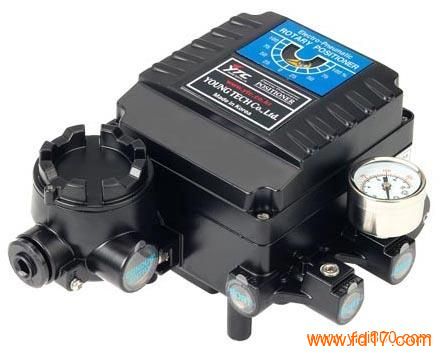

| YT-1000系列电气阀门定位器包括:YT-1000L直线型和YT-1000R转角型两种形式电气定位器是一种从控制器或控制系统中受4～20mA直流电信号,并向气动执行机构输送空气信号来控制阀门位置的装置。其与气动调节阀配套使用,构成闭环控制回路。把控制系统给出的直流电流信号转换成驱动调节阀的气信号,控制调节阀的动作。同时根据调节阀的开度进行反馈,使阀门位置能够按系统输出的控制信号进行正确定位。该电气定位器可用于单作用型(弹簧复位型)和双作用型气动执行机构。产品名称 --> YT-1000LYT-1000L,YT-1000RYT-1000R 电气阀门定位器 规格型号 功能简介 YT-1000系列包括:YT-1000L直线型和YT-1000R转角型两种形式电气定位器是一种从控制器或控制系统中受4～20mA直流电信号,并向气动执行机构输送空气信号来控制阀门位置的装置。其与气动调节阀配套使用,构成闭环控制回路。把控制系统给出的直流电流信号转换成驱动调节阀的气信号,控制调节阀的动作。同时根据调节阀的开度进行反馈,使阀门位置能够按系统输出的控制信号进行正确定位。该电气定位器可用于单作用型(弹簧复位型)和双作用型气动执行机构。由于本定位器具有防爆结构,故能使用于爆炸危险场所。 技术参数 型号 YT1000L(直线型) YT1000R(回转型) 单作用 双作用 单作用 双作用 输入信号 4-20mA DC below 24V 电阻 250±15Ω 供气压力 1.4-7(20-100psig) 行程 10-150mm 0-900 导管接口 PTNPT1/4 压力表接口 PTNPT1/8 电源接口 PF1/2(G1/2) 防爆等级 Exia IIBT6,Exdm IIBT6 防护等级 IP66 环境温度 -20℃～70℃标准 线性度 ±1% ±2% 滞后度 1% 灵敏度 ±0.2% ±0.5% 重复性 ±0.5% 空气消耗量 3LPMSup.=1.4kgf/cm2,20psi 流量 80LPMSup.=1.4kgf/cm2,20psi 材料 压铸铝 重量 2.7kg6.0Ib 2.8kg6.2Ib 产品特点 1、具有高防振性(在5-200Hz范围内无共振现象)。 2、磁电组件部分采用新型动圈结构,可靠、稳定、线性好。 3、除防爆接线盒外,在危险性区域现场可打开壳盖进行调整及检修。 4、通过防爆等级(Exia II BT6,Exdm II BT6)认证。通过IP66等级认证。 5、配有与各类型执行机构相配的安装板及附件,故安装容易、调整方便。 6、调试方便简单,正向和反向,单作用和双作用之间可方便转换,不用更换零件就能实现1/2范围内的分程。 7、结构紧凑,精密可靠 本产品零部件精密压铸,外形及内部结构制作工艺精致,各机构经优化组合设计,整机结构紧凑,采用不锈钢紧固件和先进的喷朔工艺处理.生产制造标志永久性等,具备了良好的防腐性能。 8、本定位器可根据要求.附采用活动可调节阻尼机构,使具有输出流量可调的特点。 9、导气管的连接设计为多也形式,便于导气管任意方向连接。 10、对于小型执行机构通过使用排气孔易于排除振动的影响。 综合以上等技术性能特点,故YT-1000系列定位器可满足不同的类型单.双作用,正.反作用的各类气动执行器要求。具有国际水平的较为先进可靠可行的技术性能和特色。 订货须知 订货时请说明:(订货时应根据用户使用条件要求,按产品选型样本暨使用说明书) 1、商标型号:例:YT-1000R。 作为提供用户的常规型标准产品；同时建议订购使用与本定位器配(套)合工作的QFHA压力器(过滤器,减压器)。附:订货一般只要仅写上或报上商标型号(例:YT-1000R)即可正常供货。 2、输入信号范围,防爆(防护)型式(等级) 3、作用型式:(单作用不是双作用)；动作型式(直行程还是角行程)附:本定位器作用方式,正反作用可方便调换校整,正反作用不必注明,常规型以正作用提供。 4、凸轮特性(一般调节阀凸轮特性为线性,不必注明,等百分比和非线需特注) 5、执行机构行程(如用户需100mm或超过100mm行程调节阀配套时,订货需特殊注明) 6、附件:(常规的附件可随定位器提供)非常规附件安装联板,运动联板组件是否要,要请提供执行机构型号,气管外径。 7、1/3、1/4断幅用户必须注明。 8、本定位器与调节阀配套使用。亦可配各类型二位式气动执行机构,实现比例调节。如有特殊需要,可与供应方协商,特殊说明。 |
