产品型号： | EPC-1000 |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 苏州市 | |
| 发布日期： | 2014-10-21 | |
 |
||
详细说明

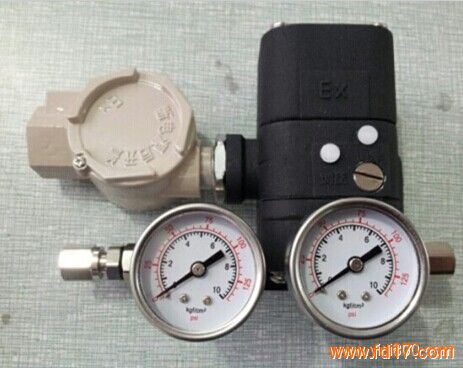

EPC1000系列电气转换器
一、概述：
EPC1000系列电气转换器，是一种新型结构的电气转换单元，
它可将不同的输入电流信号转换成相对应输出的气动信号，该转换器内部有一个气动功率放大器，可以得到较高输出功率的气动信号到各种气动执行机构，以提高执行机构的动作速
度，除作为电动仪表与气动调节阀之间的转换单元外，还可与气动阀门定位器配套使用，实现电气阀门定位器的功能。
EPC1000系列电气转换器是在引进国外80年代最新技术的基础上，进一步开发成功的多功能电气转换器。
二、特点：
1。EPC1000系列电气转换器是直动式（无反馈）仪表，可以得到较 高功率的气动输出信号。
2、可靠性高，结构简单，外型小，重量轻。
3、灵敏度高，中等精度（特别适用于输出回路）。
4、现场可直接改变作用方式。
5、外部带有跨度、零位调整装置，调校维护方便。
6、转换器的内部线路中附有一热敏电阻，可以自动进行温度补偿。
7、供气范围宽，适应各种不同场合使用。
8、本转换器能直接用于不同输入电信号，如4-20mADC或0-10mADC，
并能分程运行如4-12mADC或12-20mADC，其输出气压亦能分程如20-60KPa或60-100KPa，要达到上述目的仅需调节“零位”及“跨度”调节装置。
9、耗气量小。
10、能任意角度安装（注：工作安装角度位置需与调校角度位置相合）。
11、防爆性能：本安型防爆等级：iaⅡCT6 隔爆型防爆等级：dⅡBT6
三、应用范围：
该转换器由于具有较宽输入输出信号范围，因而广泛应用于石油化工、冶炼、机械、加工、电力、医药、食品等各个工业部门，是电动仪表与气动仪表之间的转换单元，可用于操纵下列设备。
1、各种调节阀的气动执行机构。
2、气动调节器（将电信号输入转换成气动信号输出）。
3、驱动各种调节风门挡板、百叶窗等，以及各种气缸活塞。
4、各种气动离合器和刹车机构。
四、工作原理：
EPC电气转换器是力平衡式仪表，在其内部磁场中悬浮一线圈
（2），当电流信号送入线圈后，由于内部永久磁铁（1）的作用，使线圈和恒弹性元件（3）产生轴向位移，进行轴向位移的恒弹性元件，接近或远离）喷嘴（4），引起喷嘴背压（10）增加（或减少）
此背压作用在内部的气动功率放大器上，打开（或关闭）进气阀（8），以改变转换器的输出压力大小，适当选择供风压力，就可得到与输入电流信号成比例的不同输出功率的气动信号。
正作用的EPC电
气转换器，输出信号按输入信号的增加而成比例的增加，反作 用则与此相反。
五、型号品种及电气参数：
1、型号品种：EPC 1000-?-□?
输入电流信号：
1 4-20mADC
2 0-10mADC
3
输出气动信号：
1 20-100KPa
正作用
2 100-20KPa
反作用
3 20-60KPa
分程正作用
4 60-100KPa
分程正作用
5 60-20KPa
分程反作用
6 100-60KPa
分程反作用
7 40-200KPa
正作用
8 200-40KPa
反作用
9
六、技术规范：
1、气源压力范围：
最小值：高于输出压力上限值
20KPa
最大值：
700KPa
2、气源压力对输出的影响值。
≦
跨度的
±
0.5%/10KPa
（在中范围时）
3、线性度：
≦跨度的±
1
%
4
、重复性：
<
跨度的
0.5%
5
、回差：
<
跨度的
1.0%
