低压马达控制与保护器-带不平衡功能

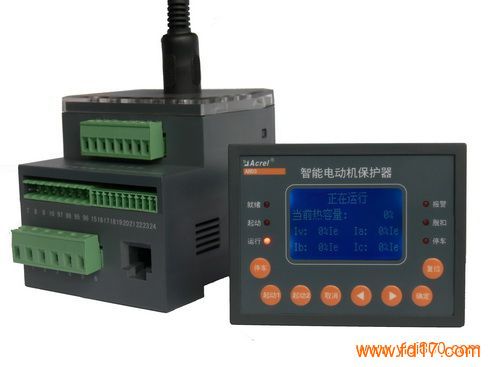

放大图片	产品型号：	ARD3-5/
	产品品牌：	安科瑞
	当前价格：	1600元/台
	最小起订：	1台
	供货总量：	999
	所在地：	江苏无锡市
	发布时间：	2014-12-23 13:07

	查看更多电工仪表供应信息

江苏安科瑞制造有限公司

联系人：刘丹玲女士((销售工程师))

电话：0510-86179915

手机：18860995105

传真：0510-86179835

地址：江苏省江阴市南闸镇东盟路5号

邮编：214405

网址：http://www.fd17.com/jsacrel/

E-mail：2880157879@qq.com

详细信息

一.概述

　　低压马达控制与保护器主要是指，采用模拟电路或数字电路方式实现的控制与保护器。用于主回路为交流50Hz或60Hz、电压至1 000V的电路中的三相异步电动机。

　　低压马达控制与保护器与交流电动机回路中的接触器配合使用，必须具备对电动机的过载、断相保护的功能。

　　低压马达控制与保护器可具备对电动机的欠载、堵转、阻塞、三相电流不平衡、温度过高、剩余电流、相序、过电压、欠电压、欠功率、起动超时等故障进行保护的功能。

　　低压马达控制与保护器可具备对电动机进行直接起动、可逆(双向)控制、各种减压起动和双速控制的控制功能。

　　低压马达控制与保护器可具备欠压(失压)后电动机重起动(或自起动)的控制功能。

　　低压马达控制与保护器还可直接或通过适用的通信适配器进行通信，完成各种数据的传输及远程监控。

　　低压马达控制与保护器国外知名品牌有：西门子SIMOCODE pro,施耐德TeSys T、TeSys U;国内品牌有：安科瑞电气股份有限公司ARD，苏州万龙ST500，保定尤耐特UNT-MMI等。

　　下面以安科瑞电气股份有限公司ARD系列产品为例，介绍低压马达控制与保护器。

　　全中文液晶显示，可测量三相电流、三相电压、剩余电流、功率、频率等;带有RS485通讯接口、MODBUS协议;带有过载、断相、不平衡、堵转、阻塞、欠载、过压、欠压、欠功率等保护功能;可以实现直接起动、星三角起动、自耦降压起动、双向起动、双速起动、与变频器配合使用、与软起动器配合使用控制功能等。

　　二.适用环境

　　工作温度：-10ºC～55ºC

　　存储温度：-25ºC～70ºC

　　相对湿度：≤95%不结露

　　海拔高度：≤2000m

　　三.电磁兼容

　　静电抗干扰实验 Ⅲ级(IEC61000-4-2)

　　辐射抗干扰试验 Ⅲ级(IEC61000-4-3)

　　电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)

　　浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)

　　射频传导干扰试验 Ⅲ级(IEC61000-4-6)

　　电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)

　　四.功能

　　测量功能：电流参数、电压、功率、相序、剩余电流(接地/漏电流)。

　　保护功能：过载、堵转、阻塞、欠载、断相、不平衡、剩余电流(接地/漏电)、温度、外部故障、相序、过压、欠压、欠功率、tE时间等全面的电动机综合保护功能。

　　DI输入、DO输出，满足直接起动，星—三角起动，自耦变压器起动，软起动等多种起动方式，通过通讯总线可实现远程主站对电动机进行实时遥控“起/停”操作。

　　抗晃电确保电动机运行不间断，重起动功能在短时欠压、失压时用于电动机分批重起。

　　具有标准的RS-485通讯接口，采用Modbus- RTU通讯协议，保证了上位机通讯的快速可靠。

　　具有DC4-20mA模拟量输出接口，直接与DCS系统相接，可实现对现场设备的监控。

　　具有系统时钟和8次故障记录功能，系统时钟记录当前时间(年、月、日、时、分、秒);故障记录功能记录电动机发生故障的时间，总的运行时间，故障原因，发生故障时电动机的各种参数值(如三相电流、三相电压、剩余电流、功率因数、热容比、电机状态等)。

　　可以替代各种电量表、信号灯、热继电器、电量变送器等常规元件，减少了柜内电缆连接及现场施工量，可靠性和综合性价比远高于传统方案。

　　五.应用领域

　　适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。

　　六.工作电源

　　工作范围 AC85-270V

　　频率 50±5Hz，60±5Hz

　　功耗 <5W

　　七.工频耐压

　　2kV/1min交流有效值

　　八.订货范例

　　型号： ARD3-100A/CUM-90L

　　型号说明：

　　辅助电源：AC220V

　　电机额定电流：25A～100A

　　电机起动方式：直接起动(全压起动)

　　保护功能：过载、断相、接地、堵转、阻塞、欠载、不平衡、起动超时、过压、欠压、欠功率、相序

　　测量功能：三相电压、三相电流、电流不平衡度、接地电流、功率、频率

　　附加功能：通讯、电压、变送输出

　　显示：分体显示，中文液晶操作界面

　　型号：ARD2F-25/QTJCSR+90FL

　　辅助电源：AC220V

　　电机额定电流：6.3A～25A

　　应用场合：三相电机

　　测量参数：三相电流、PTC电阻值

　　附加功能：起动控制、温度保护、报警输出、RS485通讯、8个SOE事件记录

　　显示方式：90FL(中文液晶显示
