安装步骤
1：在需要安装插入式涡街流量计的管道正上方的水平管道上面必须割开一个直径为100的圆孔，要去掉周边的毛刺。
2：将配套的一端，就是带有法兰的短管放在孔的上面，要保持短管与管道的垂直，必须焊接牢固。
3：做到上面的步骤之后在圆孔处要放上垫片，然后把流量计插入，法兰连接着，如果有球阀的话，一定要先吧球阀放在短管上连接好再打开球阀，然后再运行插入式流量计。
4：必须要保证流量计前有大于15D的范围，后面要保证有5D的直管段。
工作原理

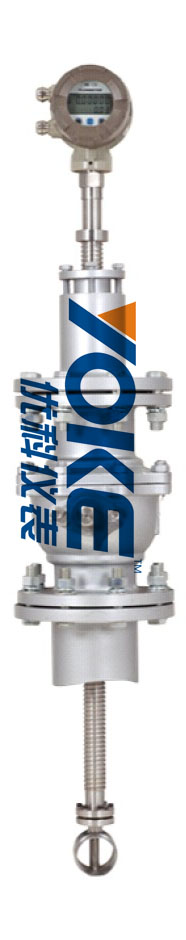

LUCB型插入式涡街流量计按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20毫安电流信号。
概述
插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量, 特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。 |
