产品型号： | LDG |
| 产品品牌： | 大连优科 | |
| 产品价格： | 2000元/台 | |
| 所 在 地： | 辽宁 大连市 | |
| 发布日期： | 2014-05-26 | |
 |
||
详细说明
一、产品特点、用途和适用范围
1.1特点

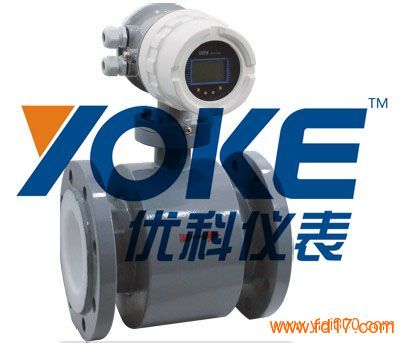

LDG系列电磁流量计，具有以下特点：
不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；
测量管内无阻流件，压损小，直管段要求低；
公称通径DN10-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；
转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；
转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；
高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；
具有RS485或RS232O数字通讯信号输出；
具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；
采用SMD器件和表面安装（SMT）技术，电路可靠性高；
可用于相应的防爆场合。
1．2主要用途
LDG系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。
1．3使用环境条件
环境温度： 传感器-25℃～+60℃ 转换器-10℃～+60℃
相对温度： 5%-95%
1．4工作条件
流体最高温度： 一体型 70℃
分离型： 聚四氟乙烯衬里 150℃
氯丁橡胶衬里 80℃
聚氨酯橡胶衬里 70℃
流体电导率： ≥5uS/cm
三、产品型式和组成
3．1产品组成
电磁流量计由电磁流量转换器和电磁流量传感器两大部分组成，分离型还需要一根专用的双层屏蔽的电缆连接转换器和传感器。
3．2产品型式
LDG系列电磁流量计分为一体型和分离型两种结构形式。可用于规定的防爆场所。
传感器有7种不同材料的电极和4种不同材料的衬里可供选用。
四、产品的技术性能指标
4．1招待标准：JB/T9248-1999
4．2最高流速：15m/s
4．3公称通径：DN10、15、20、25、32、40、50、65、80、100、150、200、250、300、350 400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000
4．4精确度：0.5%、0.2%
4．5公称压力：4.0MPA(DN10-150)
1.6MPA(DN200-600)
1.0MPA(DN700-1200)
0.6MPA(DN1400-2000)
其它规格和标准可按用户要求.
4．6材料：
电极形式和材料
电极形式和可分为标准型、刮刀型、可拆卸型、带接地电极。
电极及接地电极材料有含钼不锈钢，哈氏合金B、哈氏合金C、钛、钽、铂一依合金、不锈钢涂覆碳化钨7种。
法兰材料：碳钢
接地环材料：不锈钢
进门保护环材料：不锈钢、碳钢。
4．7外壳防护：
IP65：
IP68：仅分离型氯丁橡胶和聚氨酯衬里的传感器，且不包括防爆结构。
4．8防爆标准：
DN15-DN600一体型防爆：md II BT4
DN15-DN1600分离型防爆，传感器和转换器安装在相应的危险区md II BT4
DN15-DN1600分离型防爆，传感器安装在相应的危险区，转换器安装在安全区：md II BT4
4．9连接电缆：分离型电磁流量计，传感器与转换器之间用信号电缆连接，电缆长度最长应小于100MM，本公司随表免费提供10M电缆，不足部分需订货。
4．10转换器性能：
供电电源：单相交流电85-265V，45-63HZ，功率小于20W；直流供电11-40VD•C
转换器显示与编程操作：4个薄膜按键可设定选择全部参数，还可利用外接手操器或PC机（RS485、RS232）对转换器设定编程，高清晰度背光LCD显示，空管检测，自诊断功能。
