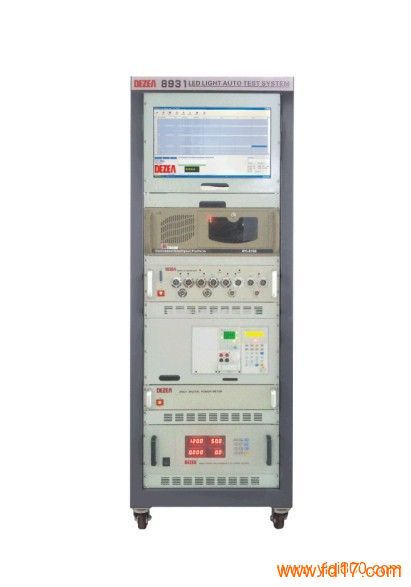

8931 LED灯具自动测试系统
一、主要特点：
1、专用LED灯具自动在线测试系统，测试效率高，数据精确；
2、自动线尺寸适中，不占用空间；
3、支持交流电及直流电测试；
4、可测试各方向光强度均匀性；
5、可测试闪烁；
6、支持调光功能量测；
7、支持电气安全量测；
8、支持后段功能扩展。
二、测试项目：
1、光能量特性量测；
Lm, lm/w, LED operating frequency (Flicker)；
2、光色特性量测；
CIExy, Duv, CIEu'v', CCT, CRI；
3、电源特性量测；
AC mode : Power factor (PF), Irms, Vrms, THD；
DC mode : Forward voltage。
三、技术指标：
四、量测原理：
系统采用单晶硅太阳能板(mono-crystalline silicon solar cell)为光侦测器，在待测物周围适当布满，如图一的灯泡测试与图二的灯管测试结构，利用太阳能板的光电转换原理，以及太阳能板相对大面积与成本较低廉之特点，不仅大幅缩减了量测设备尺寸，也大幅提升了测试速度，含上下料件时间在内，每颗LED灯泡的所有光电参数测试可在六秒钟内完成，实现了在生产在线测试的可能性。
（球泡灯量测模块示意图）
（灯管量测模块示意图）
（单晶硅太阳能板波长响应）
五、系统框架：
在LED照明市场推广过程中，各国政府无不推行各相关标准规范，如美国的能源之星计划，便要求LED照明厂家提供光电参数规格予消费者，诸如光通量流明(lumen)、功率因子(power factor)、色温(CCT)、演色性(CRI)、发光效率(efficacy, lm/W) 等等，所以一完善的生产量测设备，需有能力能完成这些所有的光电参数量测。因此，此量测系统包含了交流电源、数字功率表、直流电源、与光学量测模块。光学量测模块如上述图一与图二所示，模块根据待测物尺寸做适当设计，于模块内侧各面贴附太阳能板做为光侦测器，并配备有光谱仪与多信道光纤，如图六所示，用以量测颜色相关参数。
以球泡灯量测设备为例，其系统架构如图四，光学量测模块如图五所示。其中各模块之功能如下：
交流电源：提供待测物交流电源；
直流电源：提供待测物直流电源；
数位功率表：量测相关电性参数；
光学量测模块：提供光学参数量测之光路与工具；
光谱仪：量测颜色相关参数。
（量测设备系统框架） |
