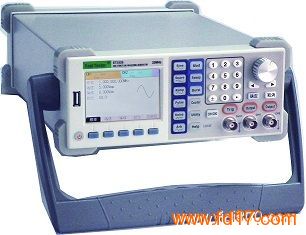

ET33系列双通道函数/任意波波发生器采用直接数字合成（DDS）技术设计，能够产生精确、稳定、低失真的输出信号。
采用3.5寸480x320TFT液晶屏，具有清晰的图形化界面
支持中英文菜单
按键帮助，方便获取信息
文件管理，支持U盘和本地存储
主要特色
双通道输出，最高输出频率：ET3325型为25MHz、ET3340型为40MHz，
双通道之间相互独立，具有相位同步功能
160MSa/S采样率，12位垂直分辨率，16k存储深度
内置5种基本波形和32种任意波形
波形存储：支持10组用户自定义编辑的波形
边沿时间可设的脉冲波输出
内部/外部AM、FM、FSK调制功能
线性/对数扫频和脉冲串波形的输出
带160MHz高精度频率计
具备RS232接口、USB Device、USB Host接口，支持U盘存储
配备多功能任意波形编辑软件
产品技术指标
频率特性
ET3325 ET3340
波形种类 正弦波，方波，三角波，脉冲，噪声，任意波（含DC）
正弦波 1uHz ~ 25MHz 1uHz ~ 40MHz
方波 1uHz ~ 5MHz 1uHz ~ 10MHz
三角波 1uHz ~ 500kHz 1uHz ~ 1MHz
噪声（-3dB） 7MHz带宽 7MHz带宽
脉冲 100uHz ~ 5MHz 100uHz ~ 10MHz
任意波 1uHz ~ 5MHz 1uHz ~ 10MHz
频率分辨率 1uHz
频率准确度 ±10ppm
正弦波特性
谐波失真
＞1Vpp 0~1MHz: ＜-45dBc；
1MHz~5MHz: ＜-40dBc；
10MHz~20MHz: ＜-35dBc
20MHz~40MHz: ＜-30dBc
总谐波失真 ＜0.5% （10Hz-20kHz，1Vpp）
方波信号特性
上升/下降时间 ＜25ns
过冲 ＜3%
占空比 1%~99%≤100kHz；20%~80%≤5MHz；40%~60%≤10MHz（0.1%解析度）
不对称性（50%占空比） 1%的周期 + 5ns
锯齿波特性
线性度 ≤峰值输出的0.5%（典型值，1kHz，1Vpp，对称性100%）
对称性 0.0~100.0%（解析度0.1%）
脉冲波特性
脉冲宽度 ≥20ns
边沿跳变时间 ≥20ns
过冲 ＜5%
任意波特性 通道CH1 通道CH2
采样速率 160MSa/S 160MSa/S
波形幅值分辨率 12bits 10bits
波形长度 16k 4k
最小上升/下降时间 ＜25ns ＜25ns
存储数量 10个波形 10个波形
输出特性
振幅（50Ω）
范围 1mVpp~10Vpp ≤20MHz
1mVpp~5Vpp ＞20MHz 1mVpp~3Vpp ≤20MHz
1mVpp~1.5Vpp ＞20MHz
准确度 ±2%设置值±2mVpp（1kHz正弦波，0偏置，>10mVpp）
分辨率 1mV或3位
平坦度
（相对于1k正弦波，1Vpp） ±0.1dB，≤100kHz
±0.3dB，≤5MHz
±0.4dB，≤25MHz
偏移（50Ω）
范围 ±5Vpk , ac + dc ±1.5Vpk , ac + dc
准确度 ±（2%设置值+5mV+0.5%振幅）
输出阻抗 50Ω
保护 短路保护，过载自动禁止波形输出
SYNC输出
电平 TTL兼容
阻抗 50Ω
AM调制（CH1）
载波 正弦波、方波、锯齿波、脉冲波、任意波（DC除外）
源 内部/外部
调制波 正弦波、方波、三角波、斜波
调制频率 2mHz~20kHz
调制深度 0%~120%
FM调制（CH1）
载波 正弦波、方波、锯齿波、脉冲波、任意波（DC除外）
源 内部/外部
调制波 正弦波、方波、三角波、斜波
调制频率 2mHz~20kHz
频偏 0~最大载波频率
FSK调制（CH1）
载波 正弦波、方波、锯齿波、脉冲波、任意波（DC除外）
源 内部/外部
调制波 50%占空比的方波
键控频率 2mHz~1MHz
扫频（CH1）
载波 正弦波、方波、锯齿波、脉冲波、任意波（DC除外）
类型 线性/对数
起始/截止频率 1uHz~最大载波频率
扫频时间 1ms~500s
触发源 手动、内部、外部
脉冲串特性（CH1）
载波 正弦波、方波、锯齿波、脉冲波、噪声、任意波（DC除外）
脉冲计数 1~65535或无限、门控
起始/停止相位 0~360°
内部周期 1us~500s
门控源 外部
触发源 内部、外部、手动
频率计
频率范围 1Hz~160MHz
频率分辨率 6位/秒
电压范围 100mVpp~5Vpp
输入阻抗 1MΩ
触发输入
电平 TTL兼容
斜率 上升/下降
脉冲宽度 ＞100ns
输入阻抗 ＞10kΩ，DC耦合
反应时间 ＜500ns（脉冲串）
＜10us（扫频）
一般技术规格
电源电压：100~240V，45~65Hz
功耗：<40W
显示：3.5寸TFT液晶屏，分辨率480×320、色彩16M色
温度范围：操作状态10℃~+40℃、非操作状态-10℃~+60℃
湿度范围：0~40℃范围内，≤90％相对湿度
接口：RS232，USB Host，USB Device
标配附件：
30A51型三芯电源线1根
33A52型BNC同轴电缆1根
光盘1张
选配附件：
33P01型BNC-鳄鱼夹线
32P02型机柜安装套件
32P04型RS232串口线
32P05型USB数据线 |
