产品型号： | ET35系列 |
| 产品品牌： | 中创 | |
| 产品价格： | 面议 | |
| 所 在 地： | 浙江 杭州市 | |
| 发布日期： | 2016-05-18 | |
 |
||
详细说明

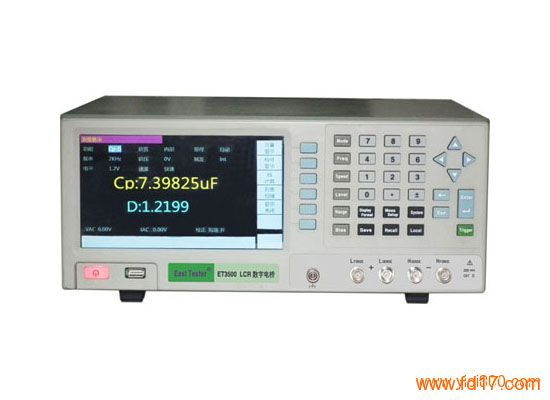

ET35系列LCR数字电桥是采用自动平衡电桥原理设计的高精度元件参数分析仪，其10Hz~100kHz的测试带宽，频率连续任意设置、0.05%的基本测量精度以及仪器所提供的自动电平控制功能、列表扫描/图形扫描功能和档部分选计数功能为绝大多数元器件和材料提供准确、完整的测量与分析，广泛适用于产品研发、元器件入厂检验、产品的在线测试等应用场合。
基本特点
宽频测量范围：从10Hz~200kHz频率连续，任意设置；
高分辨率和高精度：5位显示分辨率，基本测量精度高达0.05%；
显示屏采用7"真彩 TFT-LCD，分辨率640×480，中英文操作界面可设置。
15种阻抗参数，23种参数组合：可测量电容（Cs/Cp）、电感（Ls/Lp）、电阻（Rs/Rp）、介质损耗（D）、品质因数（Q） 阻抗（|Z|）、导纳（|Y|）、相角（θ）、电导（Gp）、电抗（Xs）、电纳(Bp)，每次测量同时显示2种参数；
分选（BIN）测量：可设置14组分选项，利用测量结果对被测元件进行筛选；
负载补偿功能：用参考样品补偿测量值。此功能可保证多台仪器测量的一致性；
自动电平控制功能：除了通常的开路激励信号设置外，还可在恒压/恒流模式下，对元件的电压/电流特性进行评估。信号电平设置范围：10mVrms~2Vrms/100μA~20mA
列表扫描测试及图形扫描测试分析功能：提供10组列表扫描组合和240点线性/对数图形扫描功能；可分别将频率、电压、电流、偏置电压、偏置电流作为扫描条件进行设置，评估元件在各种测量条件下的性能特点。
主要技术指标
测量参数 Cs-Rs，Cs-D，Cp-Rp，Cp-D，Lp-Rp，Lp-Q，Ls-Q，G-B，R-X，Z-θrad，Z-θdeg
监视参数 Z，D，Q，θr，θd，R，X，G，B，Y，Vac，Iac，△，△%
基本准确度 0.05%
测试频率 10Hz~200kHz（连续频点)
显示范围 L：0.0001μH~99999H；C：0.0001pF~99999μF
R，Z：0.0001Ω~99.999MΩ；D，Q：0.0001~99999
θ（deg）：-179.99°~179.99°；θ（rad）：-3.1416~3.1416
△%：-99999%~99999%
输出阻抗 30Ω，50Ω和100Ω
量程 自动、手动和标称量程，9量程
最大读数 全5位，主要参数：99999 副参数：99999 监视参数：99999
信号电平 0.01V~2.00V（10mV步进）
测试速度 30次/秒，10次/秒，6次/秒，3次/秒；同时可进行1-256次平均
比较器 14档分选，10组合格档，1组不合格档，1组附属档，2组主参数不合格档 档计数功能：最大档计数99999
列表扫描 10组频率和电平扫描测试
校准 开路/短路扫频，3点频清零和负载校准
文件 10组文件，保存所有用户设置，1组文件实时保存系统数据
接口 RS232C，ExHandler接口，标配USB磁盘接口（可存储10000条数据）
其它 LCR自动选择，键盘锁，SCPI指令集，真彩TFT-LCD显示
（备注：上述技术指标以最新的产品说明为准）
