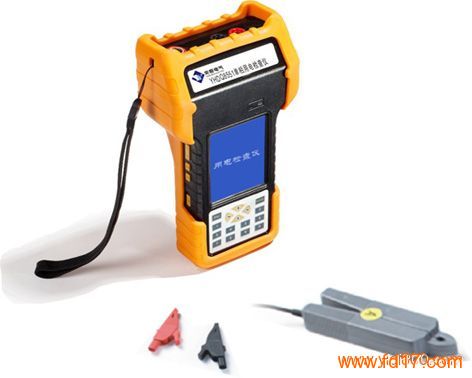

单相用电检查仪—YHDQ8551

放大图片	产品型号：
	产品品牌：
	当前价格：	面议
	最小起订：	不限台
	供货总量：	不限
	所在地：	湖南长沙市
	发布时间：	2013-11-08 15:49

	查看更多电工仪表供应信息

长沙央恒电气有限公司

联系人：袁霄英女士((销售))

电话：0731-89706468

手机：18942546480

传真：0731-88706786

地址：长沙市芙蓉区万家丽中路26号百纳广场2栋A座25楼

邮编：410000

网址：http://www.fd17.com/yhpower/

E-mail：yhpower@163.com

详细信息

一、         概述
YHDQ855系列智能用电检查仪是基于当今国际先进的ARM、DSP技术制造，产品制作精巧、功能强大适用。它能够对电力系统各种电压等级、各种接线方式的高、低压用户计量装置、表计、互感器进行检测，集高、低压计量装置、表计、电流互感器、谐波超标测试、单相电能表检测、各电压等级活动计量、与“SG186”连接等功能为一体，设计先进、实用、操作安全、简捷、高效。
YHDQ855系列智能用电检查仪适用于用电检查、新建工程竣工检验、线损检测、各类电量异常分析、谐波超标检测及分析、用户信息现场查询、检测结果上传至“SG186”系统、物业管理、工业生产单耗，尤其针对用电企业各类高科技技术性窃电、隐蔽式表前窃电、台区考核问题，在检查方式上实现技术创新，解决方案独特，操作安全、快捷、易于使用。

二、特点
l  功能设计广泛征询和采纳了各级用电检查专业人员的意见和建议，功能实用、操作简单；
l  现场接线简单，不易出错过，快速进行各种接线形式的高低压计量装置及表计检验；
l  实现用电检查业务流程化、规范化、信息化；
l  活动电能计量器（专利）；
l  与“SG186”连接；
l  与电网同步发展；

三、         功能

项目

描    述
低压计量检测
可检测三相四线计量装置、三相四线表计、单相电能表计量装置、单相电能表计的计量误差
高压计量检测
可检测高压计量装置、高压计量表计的计量误差
高、低压变比检测
可测量高压电流互感器变比、低压电流互感器变比
在线活动计量
相当于一台活动计量器（考核表），无需停电，就可临时安装在电力系统各种接线方式的计量回路及低压负荷出线，计量有功、无功电量，进行在线同步计量监测。可以在不惊扰用户的状态下完成隐蔽性窃电的排查，在线考核用户计量误差
谐波超标测量
可测量至50次电压及电流谐波，包括各次谐波电压、谐波电流的幅值、电压谐波的总失真度(总畸变率)、各次电压谐波/电流谐波含有率。
连接SG186系统
可以从SG186系统下载用户数据及生成工作单，检测结果可上传至SG186系统。
接线识别
可以识别现场各类接线方式的电能计量装置/表计的接线错误，并给出向量图、接线图、功率表达式、文字说明、更正系数

四、技术参数
项目

技术参数

YHDQ8551

YHDQ8553

YHDQ8556

显示屏
3.5″
3.5″
5.7″
综合误差
0.5级
有功电能
基本误差：±0.5%
无功电能
基本误差：±0.5%
有功功率
基本误差：±0.5%
无功功率
基本误差：±0.5%
功率因数
测量范围：0.00~1.00，基本误差：±0.005%
电流
0.2级（标配20A钳表，选配5A、100A、500A、1000A钳表）
电压
测量范围：30~480V，基本误差：±0.2%
频率
测量范围：42.5~57.5Hz，误差：±0.01Hz
相位
测量范围：0~360°误差：±0.1°
电能脉冲常数
FL=3600×5/额定电流（P/kWh）
电压谐波
测量范围：2~50次；测量精度：Uh≥1%UN时，±5%Uh；Uh＜1%UN时，±0.05%UN；
电流谐波
测量范围：2~50次；测量精度：Ih≥3%IN时，±5%Ih；Ih＜3%IN时，±0.15%IN；
外形尺寸
长×宽×高
220×120×60
220×120×60
277×169×45
重量
0.5kg
0.5kg
1.2kg
